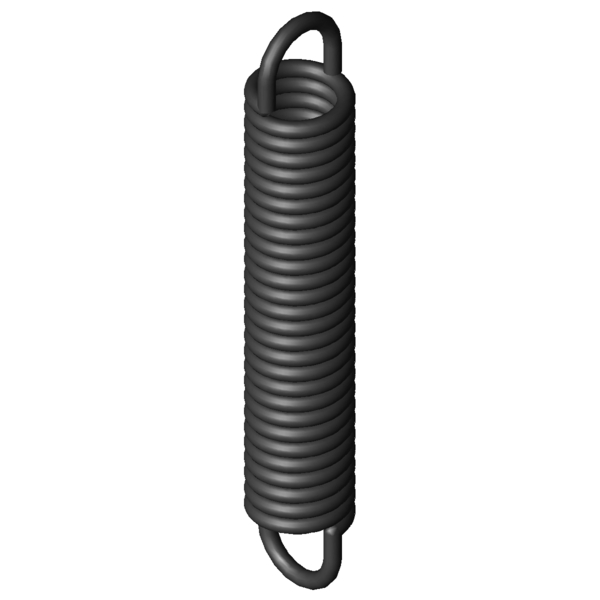

Maison » Produits » Ressorts de traction » z-203x Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-203X Acier à ressorts Ø 4 x 24 x 141 mm / 270° Prix échelonnés - Ressort d'extension Z-203X Quantité Prix unitaire [EUR] 1 12,7100 EUR 2 10,1200 EUR 3 5,6200 EUR 7 3,4700 EUR 17 3,4700 EUR 37 3,4700 EUR 75 3,4700 EUR 125 3,4700 EUR 175 3,4700 EUR 250 3,4700 EUR 350 3,4700 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-203X Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-203X Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 4 mm diamètre du fil D mm diamètre moyen d'enroulement De 24 mm diamètre extérieur d'enroulement Dh 30,4 mm diamètre minimum de douille L0 141 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 115 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 59,33 mm flexion maximale autorisée du ressort Fn 765,7 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 13 mm écart entre bord intérieur de I'anneau et le ressort R 11,748 N/mm raideur du ressort F0 68,8 N charge de précontrainte intérieure Fntol 56,8 N tolérance (+/-) pour charge maximale autorisée L0tol 2 mm tolérance (+/-) pour longueur libre Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 28 degré (+/-) tolérance du position de l'anneau Masse 184,1748 g masse d'un ressort Groupe de prix ###AC - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-203X Acier à ressorts Ø 4 x 24 x 141 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-203X Acier à ressorts Ø 4 x 24 x 141 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-203X Acier à ressorts Ø 4 x 24 x 141 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-203X Acier à ressorts Ø 4 x 24 x 141 mm / 270° calcul du chemin de force Ressort d'extension Z-203X Formulaire de demande Ressort d'extension Z-203X Acier à ressorts Ø 4 x 24 x 141 mm / 270° Formulaire de demande Ressort d'extension Z-203X Numéro de tarif douanier: 73202085; Ressort d'extension Z-203X Pays d'origine: DE, German; Ressort d'extension Z-203X Image du produit - Ressorts de traction Z-203X QR-Code: Ressort d'extension Z-203X
