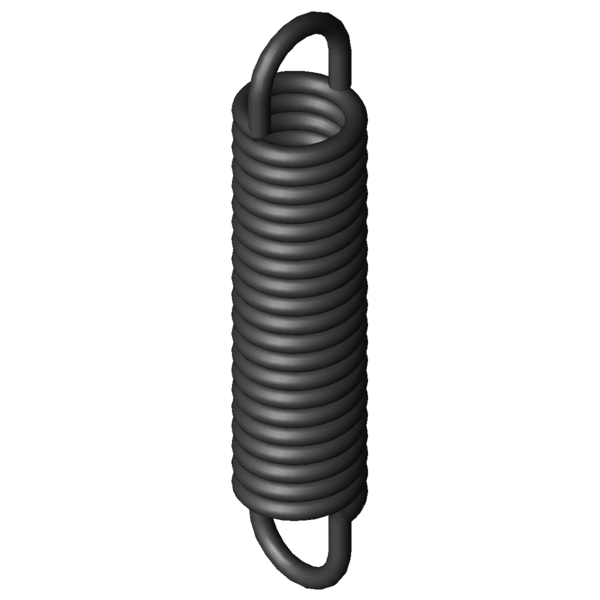

Maison » Produits » Ressorts de traction » z-202ax Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-202AX Acier à ressorts Ø 4 x 24 x 113,5 mm / 270° Prix échelonnés - Ressort d'extension Z-202AX Quantité Prix unitaire [EUR] 1 12,4800 EUR 2 9,9500 EUR 3 5,4200 EUR 7 3,2800 EUR 17 3,2800 EUR 37 3,2800 EUR 75 3,2800 EUR 125 3,2800 EUR 175 3,2800 EUR 250 3,2800 EUR 350 3,2800 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-202AX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-202AX Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 4 mm diamètre du fil D mm diamètre moyen d'enroulement De 24 mm diamètre extérieur d'enroulement Dh 30,4 mm diamètre minimum de douille L0 113,5 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 87 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 44,4 mm flexion maximale autorisée du ressort Fn 765,7 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 13,25 mm écart entre bord intérieur de I'anneau et le ressort R 15,71 N/mm raideur du ressort F0 68,8 N charge de précontrainte intérieure Fntol 57,8 N tolérance (+/-) pour charge maximale autorisée L0tol 2 mm tolérance (+/-) pour longueur libre Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 23 degré (+/-) tolérance du position de l'anneau Masse 140,4723 g masse d'un ressort Groupe de prix ###AB - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-202AX Acier à ressorts Ø 4 x 24 x 113,5 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-202AX Acier à ressorts Ø 4 x 24 x 113,5 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-202AX Acier à ressorts Ø 4 x 24 x 113,5 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-202AX Acier à ressorts Ø 4 x 24 x 113,5 mm / 270° calcul du chemin de force Ressort d'extension Z-202AX Formulaire de demande Ressort d'extension Z-202AX Acier à ressorts Ø 4 x 24 x 113,5 mm / 270° Formulaire de demande Ressort d'extension Z-202AX Numéro de tarif douanier: 73202085; Ressort d'extension Z-202AX Pays d'origine: DE, German; Ressort d'extension Z-202AX Image du produit - Ressorts de traction Z-202AX QR-Code: Ressort d'extension Z-202AX
