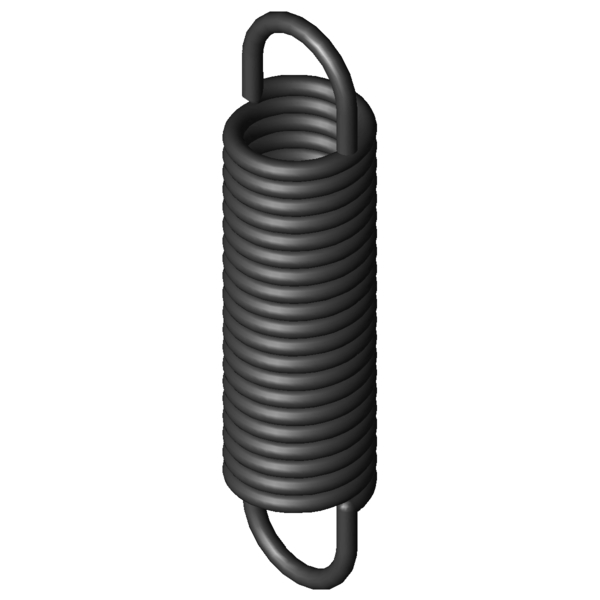

Maison » Produits » Ressorts de traction » z-194ai Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-194AI Acier à ressorts Ø 4 x 29 x 121 mm / 180° Prix échelonnés - Ressort d'extension Z-194AI Quantité Prix unitaire [EUR] 1 12,9200 EUR 2 10,2900 EUR 3 5,8600 EUR 7 3,7100 EUR 17 3,7100 EUR 37 3,7100 EUR 75 3,7100 EUR 125 3,7100 EUR 175 3,7100 EUR 250 3,7100 EUR 350 3,7100 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-194AI Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-194AI Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 180 ° position de l'anneau d 4 mm diamètre du fil D mm diamètre moyen d'enroulement De 29 mm diamètre extérieur d'enroulement Dh 35,4 mm diamètre minimum de douille L0 121 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 86 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 73,9 mm flexion maximale autorisée du ressort Fn 645,8 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 17,5 mm écart entre bord intérieur de I'anneau et le ressort R 8,14 N/mm raideur du ressort F0 44 N charge de précontrainte intérieure Fntol 38,8 N tolérance (+/-) pour charge maximale autorisée L0tol 2 mm tolérance (+/-) pour longueur libre Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 23 degré (+/-) tolérance du position de l'anneau Masse 173,6394 g masse d'un ressort Groupe de prix ###AD - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-194AI Acier à ressorts Ø 4 x 29 x 121 mm / 180° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-194AI Acier à ressorts Ø 4 x 29 x 121 mm / 180° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-194AI Acier à ressorts Ø 4 x 29 x 121 mm / 180° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-194AI Acier à ressorts Ø 4 x 29 x 121 mm / 180° calcul du chemin de force Ressort d'extension Z-194AI Formulaire de demande Ressort d'extension Z-194AI Acier à ressorts Ø 4 x 29 x 121 mm / 180° Formulaire de demande Ressort d'extension Z-194AI Numéro de tarif douanier: 73202085; Ressort d'extension Z-194AI Pays d'origine: DE, German; Ressort d'extension Z-194AI Image du produit - Ressorts de traction Z-194AI QR-Code: Ressort d'extension Z-194AI
