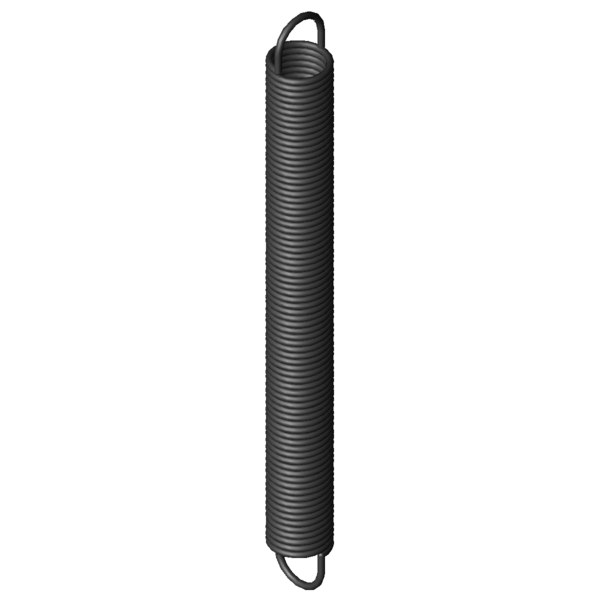

Maison » Produits » Ressorts de traction » z-193x Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-193X Acier à ressorts Ø 4 x 36 x 360 mm / 270° Prix échelonnés - Ressort d'extension Z-193X Quantité Prix unitaire [EUR] 1 15,7400 EUR 2 12,5400 EUR 3 8,4100 EUR 7 6,6100 EUR 17 6,6100 EUR 37 6,6100 EUR 75 6,6100 EUR 125 6,6100 EUR 175 6,6100 EUR 250 6,6100 EUR 350 6,6100 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-193X Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-193X Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 4 mm diamètre du fil D mm diamètre moyen d'enroulement De 36 mm diamètre extérieur d'enroulement Dh 42,5 mm diamètre minimum de douille L0 360 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 315 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 482,86 mm flexion maximale autorisée du ressort Fn 528,1 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 22,5 mm écart entre bord intérieur de I'anneau et le ressort R 1,024 N/mm raideur du ressort F0 34,3 N charge de précontrainte intérieure Fntol 24,67 N tolérance (+/-) pour charge maximale autorisée L0tol 3 mm tolérance (+/-) pour longueur libre Detol 0,5 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 51 degré (+/-) tolérance du position de l'anneau Masse 794,1369 g masse d'un ressort Groupe de prix ###AP - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-193X Acier à ressorts Ø 4 x 36 x 360 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-193X Acier à ressorts Ø 4 x 36 x 360 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-193X Acier à ressorts Ø 4 x 36 x 360 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-193X Acier à ressorts Ø 4 x 36 x 360 mm / 270° calcul du chemin de force Ressort d'extension Z-193X Formulaire de demande Ressort d'extension Z-193X Acier à ressorts Ø 4 x 36 x 360 mm / 270° Formulaire de demande Ressort d'extension Z-193X Numéro de tarif douanier: 73202085; Ressort d'extension Z-193X Pays d'origine: DE, German; Ressort d'extension Z-193X Image du produit - Ressorts de traction Z-193X QR-Code: Ressort d'extension Z-193X
