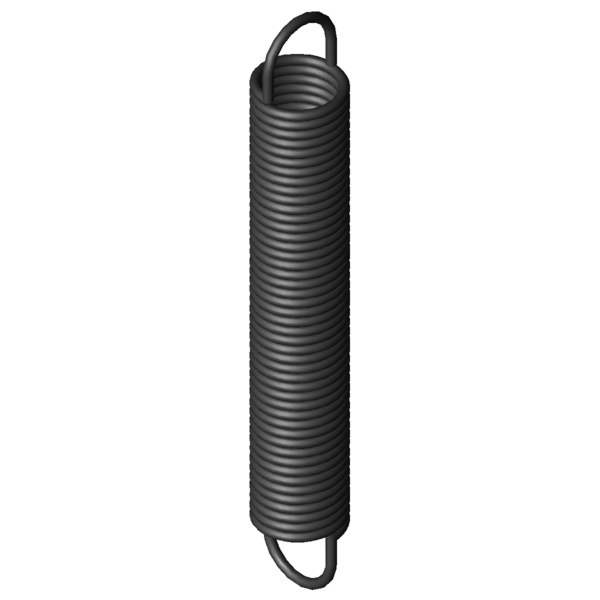

Maison » Produits » Ressorts de traction » z-171ax Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-171AX Acier à ressorts Ø 3,2 x 28,2 x 188 mm / 270° Prix échelonnés - Ressort d'extension Z-171AX Quantité Prix unitaire [EUR] 1 7,8500 EUR 2 4,9500 EUR 3 4,0000 EUR 7 3,4100 EUR 17 3,4100 EUR 37 3,4100 EUR 75 3,4100 EUR 125 3,4100 EUR 175 3,4100 EUR 250 3,4100 EUR 350 3,4100 EUR 450 3,4100 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-171AX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-171AX Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 3,2 mm diamètre du fil D mm diamètre moyen d'enroulement De 28,2 mm diamètre extérieur d'enroulement Dh 33,4 mm diamètre minimum de douille L0 188 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 152,8 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 229,26 mm flexion maximale autorisée du ressort Fn 358,7 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 17,6 mm écart entre bord intérieur de I'anneau et le ressort R 1,462 N/mm raideur du ressort F0 23,5 N charge de précontrainte intérieure Fntol 18,01 N tolérance (+/-) pour charge maximale autorisée L0tol 2,5 mm tolérance (+/-) pour longueur libre Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 39 degré (+/-) tolérance du position de l'anneau Masse 242,1 g masse d'un ressort Groupe de prix ###ZS - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-171AX Acier à ressorts Ø 3,2 x 28,2 x 188 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-171AX Acier à ressorts Ø 3,2 x 28,2 x 188 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-171AX Acier à ressorts Ø 3,2 x 28,2 x 188 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-171AX Acier à ressorts Ø 3,2 x 28,2 x 188 mm / 270° calcul du chemin de force Ressort d'extension Z-171AX Formulaire de demande Ressort d'extension Z-171AX Acier à ressorts Ø 3,2 x 28,2 x 188 mm / 270° Formulaire de demande Ressort d'extension Z-171AX Numéro de tarif douanier: 73202085; Ressort d'extension Z-171AX Pays d'origine: DE, German; Ressort d'extension Z-171AX Image du produit - Ressorts de traction Z-171AX QR-Code: Ressort d'extension Z-171AX
