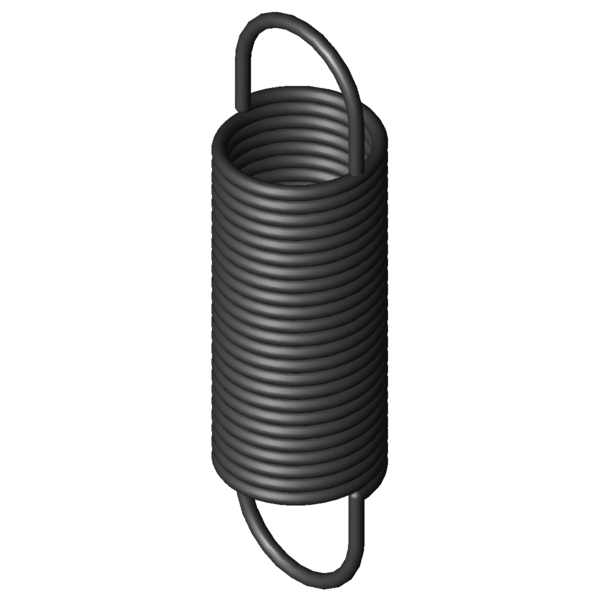

Maison » Produits » Ressorts de traction » z-147hi Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-147HI Acier à ressorts Ø 2,2 x 24 x 88,6 mm / 180° Prix échelonnés - Ressort d'extension Z-147HI Quantité Prix unitaire [EUR] 1 6,4000 EUR 2 4,0300 EUR 3 2,8200 EUR 7 2,3500 EUR 17 1,1600 EUR 37 0,8500 EUR 75 0,6900 EUR 125 0,6900 EUR 175 0,6900 EUR 250 0,6900 EUR 350 0,6900 EUR 450 0,6900 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-147HI Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-147HI Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 180 ° position de l'anneau d 2,2 mm diamètre du fil D mm diamètre moyen d'enroulement De 24 mm diamètre extérieur d'enroulement Dh 27,8 mm diamètre minimum de douille L0 88,6 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 56,1 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 147,05 mm flexion maximale autorisée du ressort Fn 148 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 16,25 mm écart entre bord intérieur de I'anneau et le ressort R 0,94 N/mm raideur du ressort F0 9,811 N charge de précontrainte intérieure Fntol 8,1 N tolérance (+/-) pour charge maximale autorisée L0tol 1,8 mm tolérance (+/-) pour longueur libre Detol 0,45 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 32 degré (+/-) tolérance du position de l'anneau Masse 54,22 g masse d'un ressort Groupe de prix #ZJ - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-147HI Acier à ressorts Ø 2,2 x 24 x 88,6 mm / 180° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-147HI Acier à ressorts Ø 2,2 x 24 x 88,6 mm / 180° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-147HI Acier à ressorts Ø 2,2 x 24 x 88,6 mm / 180° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-147HI Acier à ressorts Ø 2,2 x 24 x 88,6 mm / 180° calcul du chemin de force Ressort d'extension Z-147HI Formulaire de demande Ressort d'extension Z-147HI Acier à ressorts Ø 2,2 x 24 x 88,6 mm / 180° Formulaire de demande Ressort d'extension Z-147HI Numéro de tarif douanier: 73202085; Ressort d'extension Z-147HI Pays d'origine: DE, German; Ressort d'extension Z-147HI Image du produit - Ressorts de traction Z-147HI QR-Code: Ressort d'extension Z-147HI
