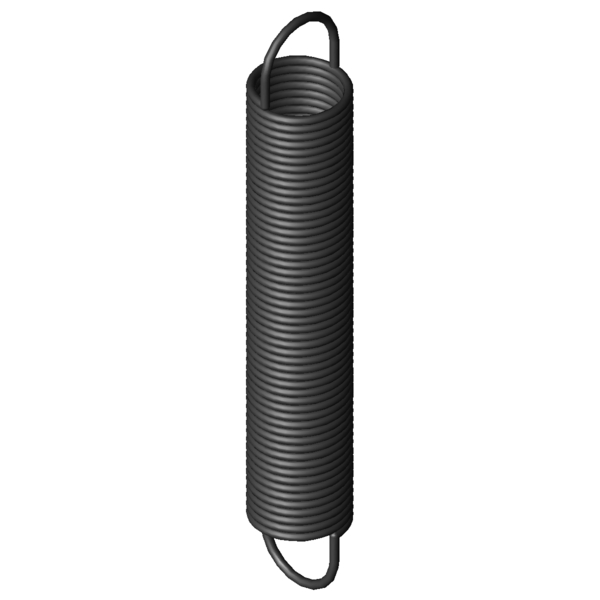

Maison » Produits » Ressorts de traction » z-136bx Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-136BX Acier à ressorts Ø 2 x 22 x 138 mm / 270° Prix échelonnés - Ressort d'extension Z-136BX Quantité Prix unitaire [EUR] 1 6,7100 EUR 2 4,2300 EUR 3 3,0800 EUR 7 2,6300 EUR 17 1,3800 EUR 37 1,0500 EUR 75 0,8600 EUR 125 0,7979 EUR 175 0,7848 EUR 250 0,7607 EUR 350 0,7408 EUR 450 0,6532 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-136BX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-136BX Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 2 mm diamètre du fil D mm diamètre moyen d'enroulement De 22 mm diamètre extérieur d'enroulement Dh 25,5 mm diamètre minimum de douille L0 138 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 109,5 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 301,94 mm flexion maximale autorisée du ressort Fn 123,3 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 14,25 mm écart entre bord intérieur de I'anneau et le ressort R 0,379 N/mm raideur du ressort F0 8,881 N charge de précontrainte intérieure Fntol 6,05 N tolérance (+/-) pour charge maximale autorisée L0tol 2,4 mm tolérance (+/-) pour longueur libre Detol 0,45 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 47 degré (+/-) tolérance du position de l'anneau Masse 86,49 g masse d'un ressort Groupe de prix ZL - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-136BX Acier à ressorts Ø 2 x 22 x 138 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-136BX Acier à ressorts Ø 2 x 22 x 138 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-136BX Acier à ressorts Ø 2 x 22 x 138 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-136BX Acier à ressorts Ø 2 x 22 x 138 mm / 270° calcul du chemin de force Ressort d'extension Z-136BX Formulaire de demande Ressort d'extension Z-136BX Acier à ressorts Ø 2 x 22 x 138 mm / 270° Formulaire de demande Ressort d'extension Z-136BX Numéro de tarif douanier: 73202085; Ressort d'extension Z-136BX Pays d'origine: DE, German; Ressort d'extension Z-136BX Image du produit - Ressorts de traction Z-136BX QR-Code: Ressort d'extension Z-136BX
