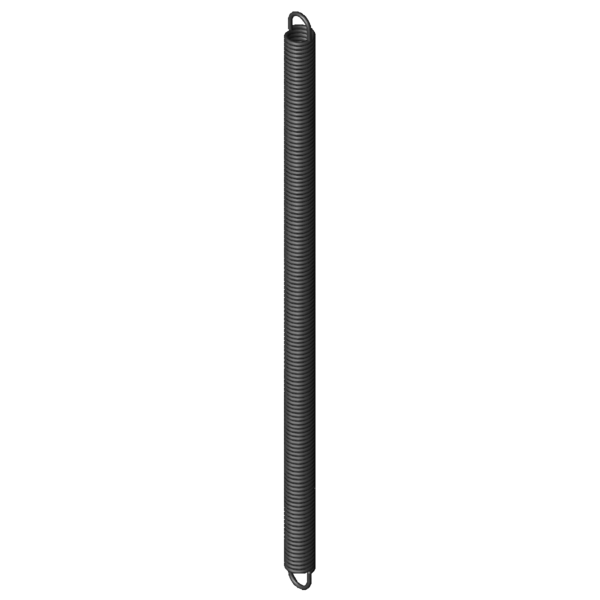

Maison » Produits » Ressorts de traction » z-115wi Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-115WI Acier à ressorts Ø 1,5 x 10 x 218 mm / 180° Prix échelonnés - Ressort d'extension Z-115WI Quantité Prix unitaire [EUR] 1 6,2300 EUR 2 3,9200 EUR 3 2,5300 EUR 7 2,1100 EUR 17 1,0500 EUR 37 0,6800 EUR 75 0,5300 EUR 125 0,4970 EUR 175 0,4834 EUR 250 0,4713 EUR 350 0,4452 EUR 450 0,4355 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-115WI Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-115WI Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 180 ° position de l'anneau d 1,5 mm diamètre du fil D mm diamètre moyen d'enroulement De 10 mm diamètre extérieur d'enroulement Dh 12,5 mm diamètre minimum de douille L0 218 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 206,25 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 172,12 mm flexion maximale autorisée du ressort Fn 116,4 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 5,87 mm écart entre bord intérieur de I'anneau et le ressort R 0,615 N/mm raideur du ressort F0 10,55 N charge de précontrainte intérieure Fntol 7,39 N tolérance (+/-) pour charge maximale autorisée L0tol 2,5 mm tolérance (+/-) pour longueur libre Detol 0,25 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 63 degré (+/-) tolérance du position de l'anneau Masse 51,5 g masse d'un ressort Groupe de prix ZG - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-115WI Acier à ressorts Ø 1,5 x 10 x 218 mm / 180° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-115WI Acier à ressorts Ø 1,5 x 10 x 218 mm / 180° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-115WI Acier à ressorts Ø 1,5 x 10 x 218 mm / 180° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-115WI Acier à ressorts Ø 1,5 x 10 x 218 mm / 180° calcul du chemin de force Ressort d'extension Z-115WI Formulaire de demande Ressort d'extension Z-115WI Acier à ressorts Ø 1,5 x 10 x 218 mm / 180° Formulaire de demande Ressort d'extension Z-115WI Numéro de tarif douanier: 73202085; Ressort d'extension Z-115WI Pays d'origine: DE, German; Ressort d'extension Z-115WI Image du produit - Ressorts de traction Z-115WI QR-Code: Ressort d'extension Z-115WI
