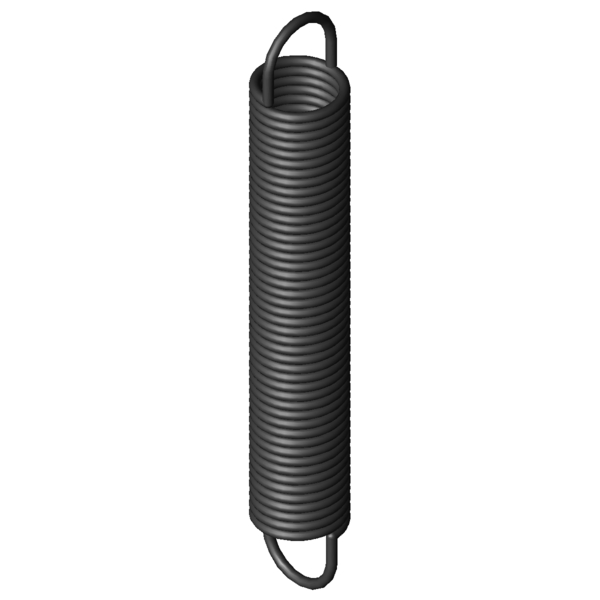

Maison » Produits » Ressorts de traction » z-109ax Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension Z-109AX Acier à ressorts Ø 1,25 x 11,2 x 74 mm / 270° Prix échelonnés - Ressort d'extension Z-109AX Quantité Prix unitaire [EUR] 1 6,1600 EUR 2 3,8800 EUR 3 2,3500 EUR 7 1,9600 EUR 17 1,0000 EUR 37 0,6100 EUR 75 0,4700 EUR 125 0,4277 EUR 175 0,4107 EUR 250 0,4020 EUR 350 0,3892 EUR 450 0,3771 EUR Ressort d'extension Acheter Image du produit Ressort d'extension Z-109AX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension Z-109AX Symboles formule Valeur Unité La description Matériau EN 10270-1 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 1,25 mm diamètre du fil D mm diamètre moyen d'enroulement De 11,2 mm diamètre extérieur d'enroulement Dh 13,4 mm diamètre minimum de douille L0 74 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 59,69 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 109,05 mm flexion maximale autorisée du ressort Fn 63,88 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 7,15 mm écart entre bord intérieur de I'anneau et le ressort R 0,54 N/mm raideur du ressort F0 4,991 N charge de précontrainte intérieure Fntol 3,44 N tolérance (+/-) pour charge maximale autorisée L0tol 1,5 mm tolérance (+/-) pour longueur libre Detol 0,25 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 39 degré (+/-) tolérance du position de l'anneau Masse 14,7 g masse d'un ressort Groupe de prix ZF - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension Z-109AX Acier à ressorts Ø 1,25 x 11,2 x 74 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension Z-109AX Acier à ressorts Ø 1,25 x 11,2 x 74 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension Z-109AX Acier à ressorts Ø 1,25 x 11,2 x 74 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension Z-109AX Acier à ressorts Ø 1,25 x 11,2 x 74 mm / 270° calcul du chemin de force Ressort d'extension Z-109AX Formulaire de demande Ressort d'extension Z-109AX Acier à ressorts Ø 1,25 x 11,2 x 74 mm / 270° Formulaire de demande Ressort d'extension Z-109AX Numéro de tarif douanier: 73202085; Ressort d'extension Z-109AX Pays d'origine: DE, German; Ressort d'extension Z-109AX Image du produit - Ressorts de traction Z-109AX QR-Code: Ressort d'extension Z-109AX
