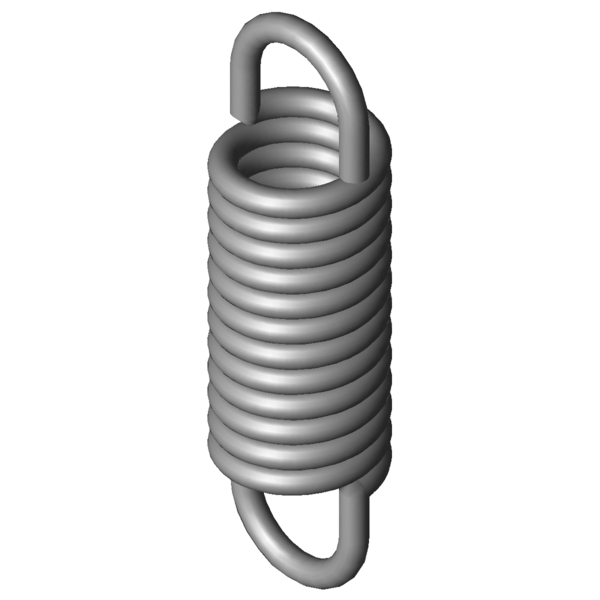

Maison » Produits » Ressorts de traction » rz-162u-38i Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-162U-38I Acier inoxydable Ø 3 x 18 x 60,5 mm / 180° Prix échelonnés - Ressort d'extension RZ-162U-38I Quantité Prix unitaire [EUR] 1 7,1700 EUR 2 4,5200 EUR 3 3,5600 EUR 7 3,0400 EUR 17 3,0400 EUR 37 3,0400 EUR 75 3,0400 EUR 125 3,0400 EUR 175 3,0400 EUR 250 3,0400 EUR 350 3,0400 EUR 450 3,0400 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-162U-38I Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-162U-38I Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 180 ° position de l'anneau d 3 mm diamètre du fil D mm diamètre moyen d'enroulement De 18 mm diamètre extérieur d'enroulement Dh 23,4 mm diamètre minimum de douille L0 60,5 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 40,5 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 20,17 mm flexion maximale autorisée du ressort Fn 373,9 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 10 mm écart entre bord intérieur de I'anneau et le ressort R 16,8 N/mm raideur du ressort F0 35 N charge de précontrainte intérieure Fntol 36,7 N tolérance (+/-) pour charge maximale autorisée L0tol 1,1 mm tolérance (+/-) pour longueur libre Detol 0,3 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 19 degré (+/-) tolérance du position de l'anneau Masse 37,5325 g masse d'un ressort Groupe de prix ###ZO - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-162U-38I Acier inoxydable Ø 3 x 18 x 60,5 mm / 180° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-162U-38I Acier inoxydable Ø 3 x 18 x 60,5 mm / 180° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-162U-38I Acier inoxydable Ø 3 x 18 x 60,5 mm / 180° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-162U-38I Acier inoxydable Ø 3 x 18 x 60,5 mm / 180° calcul du chemin de force Ressort d'extension RZ-162U-38I Formulaire de demande Ressort d'extension RZ-162U-38I Acier inoxydable Ø 3 x 18 x 60,5 mm / 180° Formulaire de demande Ressort d'extension RZ-162U-38I Numéro de tarif douanier: 73202085; Ressort d'extension RZ-162U-38I Pays d'origine: DE, German; Ressort d'extension RZ-162U-38I Image du produit - Ressorts de traction RZ-162U-38I QR-Code: Ressort d'extension RZ-162U-38I
