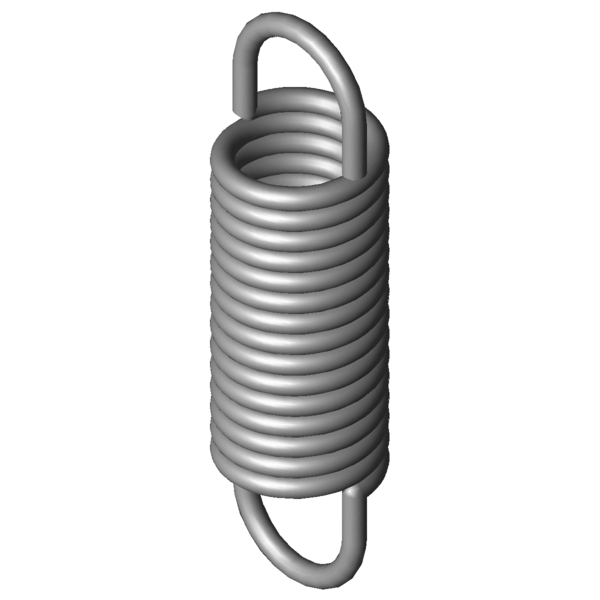

Maison » Produits » Ressorts de traction » rz-162mi Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-162MI Acier inoxydable Ø 2,8 x 20 x 70,6 mm / 180° Prix échelonnés - Ressort d'extension RZ-162MI Quantité Prix unitaire [EUR] 1 7,1700 EUR 2 4,5200 EUR 3 3,5600 EUR 7 3,0400 EUR 17 3,0400 EUR 37 3,0400 EUR 75 3,0400 EUR 125 3,0400 EUR 175 3,0400 EUR 250 3,0400 EUR 350 3,0400 EUR 450 3,0400 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-162MI Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-162MI Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 180 ° position de l'anneau d 2,8 mm diamètre du fil D mm diamètre moyen d'enroulement De 20 mm diamètre extérieur d'enroulement Dh 24,6 mm diamètre minimum de douille L0 70,6 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 46,2 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 38,27 mm flexion maximale autorisée du ressort Fn 282,9 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 12,2 mm écart entre bord intérieur de I'anneau et le ressort R 6,819 N/mm raideur du ressort F0 22 N charge de précontrainte intérieure Fntol 24,4 N tolérance (+/-) pour charge maximale autorisée L0tol 1,5 mm tolérance (+/-) pour longueur libre Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 22 degré (+/-) tolérance du position de l'anneau Masse 45,3829 g masse d'un ressort Groupe de prix ###ZO - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-162MI Acier inoxydable Ø 2,8 x 20 x 70,6 mm / 180° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-162MI Acier inoxydable Ø 2,8 x 20 x 70,6 mm / 180° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-162MI Acier inoxydable Ø 2,8 x 20 x 70,6 mm / 180° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-162MI Acier inoxydable Ø 2,8 x 20 x 70,6 mm / 180° calcul du chemin de force Ressort d'extension RZ-162MI Formulaire de demande Ressort d'extension RZ-162MI Acier inoxydable Ø 2,8 x 20 x 70,6 mm / 180° Formulaire de demande Ressort d'extension RZ-162MI Numéro de tarif douanier: 73202085; Ressort d'extension RZ-162MI Pays d'origine: DE, German; Ressort d'extension RZ-162MI Image du produit - Ressorts de traction RZ-162MI QR-Code: Ressort d'extension RZ-162MI
