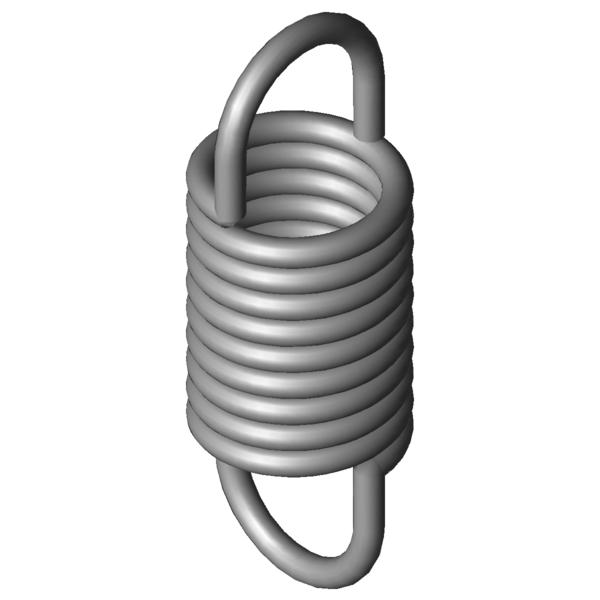

Maison » Produits » Ressorts de traction » rz-162lx Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-162LX Acier inoxydable Ø 2,8 x 20 x 53,8 mm / 270° Prix échelonnés - Ressort d'extension RZ-162LX Quantité Prix unitaire [EUR] 1 6,8600 EUR 2 4,3200 EUR 3 3,3700 EUR 7 2,8700 EUR 17 2,8700 EUR 37 2,8700 EUR 75 2,8700 EUR 125 2,8700 EUR 175 2,8700 EUR 250 2,8700 EUR 350 2,8700 EUR 450 2,8700 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-162LX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-162LX Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 2,8 mm diamètre du fil D mm diamètre moyen d'enroulement De 20 mm diamètre extérieur d'enroulement Dh 24,6 mm diamètre minimum de douille L0 53,8 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 30,1 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 24,07 mm flexion maximale autorisée du ressort Fn 282,9 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 11,85 mm écart entre bord intérieur de I'anneau et le ressort R 10,841 N/mm raideur du ressort F0 22 N charge de précontrainte intérieure Fntol 28,29 N tolérance (+/-) pour charge maximale autorisée L0tol 1,1 mm tolérance (+/-) pour longueur libre Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 17 degré (+/-) tolérance du position de l'anneau Masse 30,2552 g masse d'un ressort Groupe de prix ###ZM - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-162LX Acier inoxydable Ø 2,8 x 20 x 53,8 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-162LX Acier inoxydable Ø 2,8 x 20 x 53,8 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-162LX Acier inoxydable Ø 2,8 x 20 x 53,8 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-162LX Acier inoxydable Ø 2,8 x 20 x 53,8 mm / 270° calcul du chemin de force Ressort d'extension RZ-162LX Formulaire de demande Ressort d'extension RZ-162LX Acier inoxydable Ø 2,8 x 20 x 53,8 mm / 270° Formulaire de demande Ressort d'extension RZ-162LX Numéro de tarif douanier: 73202085; Ressort d'extension RZ-162LX Pays d'origine: DE, German; Ressort d'extension RZ-162LX Image du produit - Ressorts de traction RZ-162LX QR-Code: Ressort d'extension RZ-162LX
