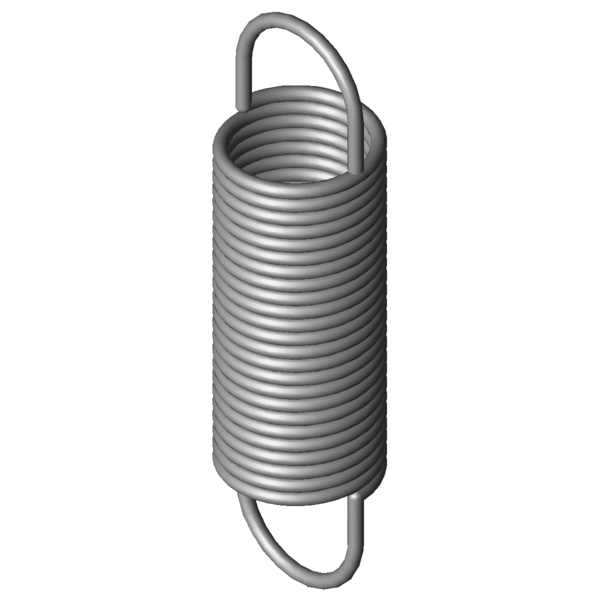

Maison » Produits » Ressorts de traction » rz-162hi Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-162HI Acier inoxydable Ø 2,8 x 30 x 112 mm / 180° Prix échelonnés - Ressort d'extension RZ-162HI Quantité Prix unitaire [EUR] 1 7,5200 EUR 2 4,7400 EUR 3 3,7800 EUR 7 3,2200 EUR 17 1,9500 EUR 37 1,5600 EUR 75 1,4700 EUR 125 1,4700 EUR 175 1,4700 EUR 250 1,4700 EUR 350 1,4700 EUR 450 1,4700 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-162HI Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-162HI Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 180 ° position de l'anneau d 2,8 mm diamètre du fil D mm diamètre moyen d'enroulement De 30 mm diamètre extérieur d'enroulement Dh 34,7 mm diamètre minimum de douille L0 112 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 71,4 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 164,44 mm flexion maximale autorisée du ressort Fn 193,3 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 20,3 mm écart entre bord intérieur de I'anneau et le ressort R 1,091 N/mm raideur du ressort F0 14 N charge de précontrainte intérieure Fntol 11,9 N tolérance (+/-) pour charge maximale autorisée L0tol 2,4 mm tolérance (+/-) pour longueur libre Detol 0,5 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 32 degré (+/-) tolérance du position de l'anneau Masse 109,2126 g masse d'un ressort Groupe de prix #ZQ - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-162HI Acier inoxydable Ø 2,8 x 30 x 112 mm / 180° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-162HI Acier inoxydable Ø 2,8 x 30 x 112 mm / 180° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-162HI Acier inoxydable Ø 2,8 x 30 x 112 mm / 180° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-162HI Acier inoxydable Ø 2,8 x 30 x 112 mm / 180° calcul du chemin de force Ressort d'extension RZ-162HI Formulaire de demande Ressort d'extension RZ-162HI Acier inoxydable Ø 2,8 x 30 x 112 mm / 180° Formulaire de demande Ressort d'extension RZ-162HI Numéro de tarif douanier: 73202085; Ressort d'extension RZ-162HI Pays d'origine: DE, German; Ressort d'extension RZ-162HI Image du produit - Ressorts de traction RZ-162HI QR-Code: Ressort d'extension RZ-162HI
