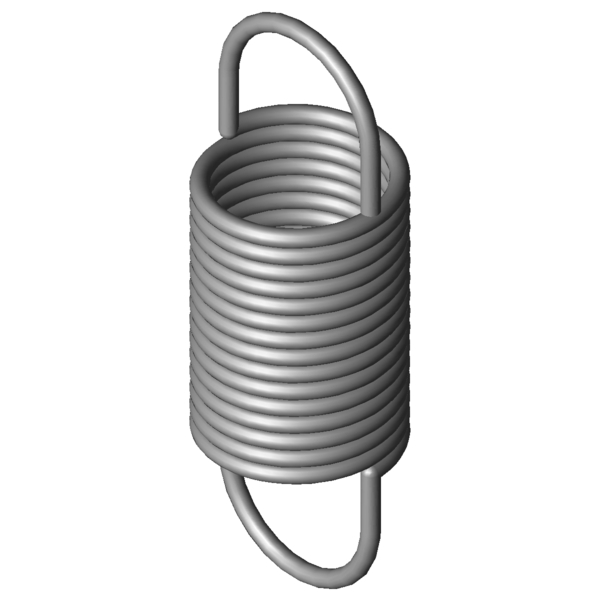

Maison » Produits » Ressorts de traction » rz-162gi Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-162GI Acier inoxydable Ø 2,8 x 30 x 86,6 mm / 180° Prix échelonnés - Ressort d'extension RZ-162GI Quantité Prix unitaire [EUR] 1 7,1700 EUR 2 4,5200 EUR 3 3,5600 EUR 7 3,0400 EUR 17 1,6000 EUR 37 1,2900 EUR 75 1,1600 EUR 125 1,1600 EUR 175 1,1600 EUR 250 1,1600 EUR 350 1,1600 EUR 450 1,1600 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-162GI Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-162GI Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 180 ° position de l'anneau d 2,8 mm diamètre du fil D mm diamètre moyen d'enroulement De 30 mm diamètre extérieur d'enroulement Dh 34,7 mm diamètre minimum de douille L0 86,6 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 46,2 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 104,03 mm flexion maximale autorisée du ressort Fn 193,3 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 20,2 mm écart entre bord intérieur de I'anneau et le ressort R 1,724 N/mm raideur du ressort F0 14 N charge de précontrainte intérieure Fntol 13,12 N tolérance (+/-) pour charge maximale autorisée L0tol 1,8 mm tolérance (+/-) pour longueur libre Detol 0,5 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 25 degré (+/-) tolérance du position de l'anneau Masse 71,7683 g masse d'un ressort Groupe de prix #ZO - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-162GI Acier inoxydable Ø 2,8 x 30 x 86,6 mm / 180° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-162GI Acier inoxydable Ø 2,8 x 30 x 86,6 mm / 180° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-162GI Acier inoxydable Ø 2,8 x 30 x 86,6 mm / 180° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-162GI Acier inoxydable Ø 2,8 x 30 x 86,6 mm / 180° calcul du chemin de force Ressort d'extension RZ-162GI Formulaire de demande Ressort d'extension RZ-162GI Acier inoxydable Ø 2,8 x 30 x 86,6 mm / 180° Formulaire de demande Ressort d'extension RZ-162GI Numéro de tarif douanier: 73202085; Ressort d'extension RZ-162GI Pays d'origine: DE, German; Ressort d'extension RZ-162GI Image du produit - Ressorts de traction RZ-162GI QR-Code: Ressort d'extension RZ-162GI
