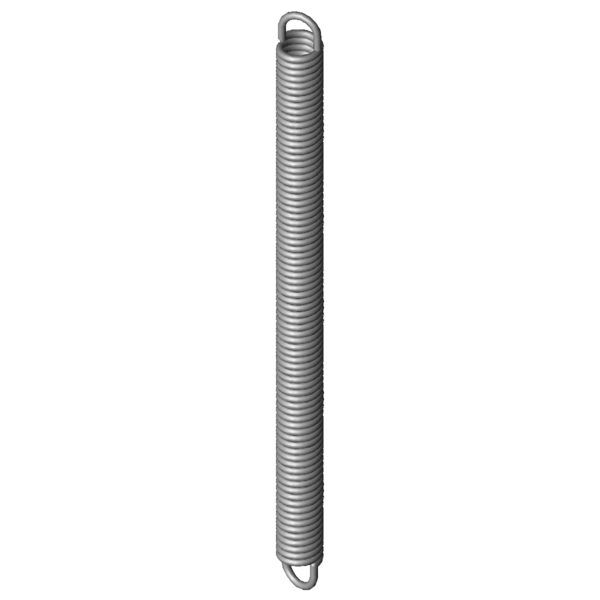

Maison » Produits » Ressorts de traction » rz-162ex Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-162EX Acier inoxydable Ø 2,5 x 15 x 213 mm / 270° Prix échelonnés - Ressort d'extension RZ-162EX Quantité Prix unitaire [EUR] 1 7,3900 EUR 2 4,6600 EUR 3 3,7300 EUR 7 3,1800 EUR 17 1,7800 EUR 37 1,3800 EUR 75 1,2300 EUR 125 1,2300 EUR 175 1,2300 EUR 250 1,2300 EUR 350 1,2300 EUR 450 1,2300 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-162EX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-162EX Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 2,5 mm diamètre du fil D mm diamètre moyen d'enroulement De 15 mm diamètre extérieur d'enroulement Dh 19,1 mm diamètre minimum de douille L0 213 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 198,88 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 110,6 mm flexion maximale autorisée du ressort Fn 269,8 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 8,06 mm écart entre bord intérieur de I'anneau et le ressort R 2,228 N/mm raideur du ressort F0 23,5 N charge de précontrainte intérieure Fntol 22,3 N tolérance (+/-) pour charge maximale autorisée L0tol 2,5 mm tolérance (+/-) pour longueur libre Detol 0,3 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 47 degré (+/-) tolérance du position de l'anneau Masse 122,3981 g masse d'un ressort Groupe de prix #ZP - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-162EX Acier inoxydable Ø 2,5 x 15 x 213 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-162EX Acier inoxydable Ø 2,5 x 15 x 213 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-162EX Acier inoxydable Ø 2,5 x 15 x 213 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-162EX Acier inoxydable Ø 2,5 x 15 x 213 mm / 270° calcul du chemin de force Ressort d'extension RZ-162EX Formulaire de demande Ressort d'extension RZ-162EX Acier inoxydable Ø 2,5 x 15 x 213 mm / 270° Formulaire de demande Ressort d'extension RZ-162EX Numéro de tarif douanier: 73202085; Ressort d'extension RZ-162EX Pays d'origine: DE, German; Ressort d'extension RZ-162EX Image du produit - Ressorts de traction RZ-162EX QR-Code: Ressort d'extension RZ-162EX
