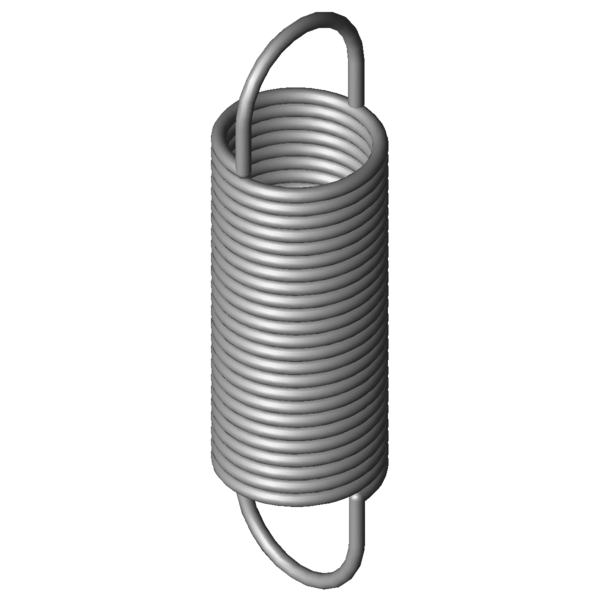

Maison » Produits » Ressorts de traction » rz-152x Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-152X Acier inoxydable Ø 2,5 x 27,5 x 101 mm / 270° Prix échelonnés - Ressort d'extension RZ-152X Quantité Prix unitaire [EUR] 1 7,1700 EUR 2 4,5200 EUR 3 3,5600 EUR 7 3,0400 EUR 17 1,6000 EUR 37 1,2900 EUR 75 1,1600 EUR 125 1,1600 EUR 175 1,1600 EUR 250 1,1600 EUR 350 1,1600 EUR 450 1,1600 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-152X Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-152X Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 2,5 mm diamètre du fil D mm diamètre moyen d'enroulement De 27,5 mm diamètre extérieur d'enroulement Dh 31,7 mm diamètre minimum de douille L0 101 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 64,38 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 161,55 mm flexion maximale autorisée du ressort Fn 153,7 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 18,31 mm écart entre bord intérieur de I'anneau et le ressort R 0,884 N/mm raideur du ressort F0 11 N charge de précontrainte intérieure Fntol 9,54 N tolérance (+/-) pour charge maximale autorisée L0tol 2,4 mm tolérance (+/-) pour longueur libre Detol 0,45 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 32 degré (+/-) tolérance du position de l'anneau Masse 80,7899 g masse d'un ressort Groupe de prix #ZO - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-152X Acier inoxydable Ø 2,5 x 27,5 x 101 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-152X Acier inoxydable Ø 2,5 x 27,5 x 101 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-152X Acier inoxydable Ø 2,5 x 27,5 x 101 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-152X Acier inoxydable Ø 2,5 x 27,5 x 101 mm / 270° calcul du chemin de force Ressort d'extension RZ-152X Formulaire de demande Ressort d'extension RZ-152X Acier inoxydable Ø 2,5 x 27,5 x 101 mm / 270° Formulaire de demande Ressort d'extension RZ-152X Numéro de tarif douanier: 73202085; Ressort d'extension RZ-152X Pays d'origine: DE, German; Ressort d'extension RZ-152X Image du produit - Ressorts de traction RZ-152X QR-Code: Ressort d'extension RZ-152X
