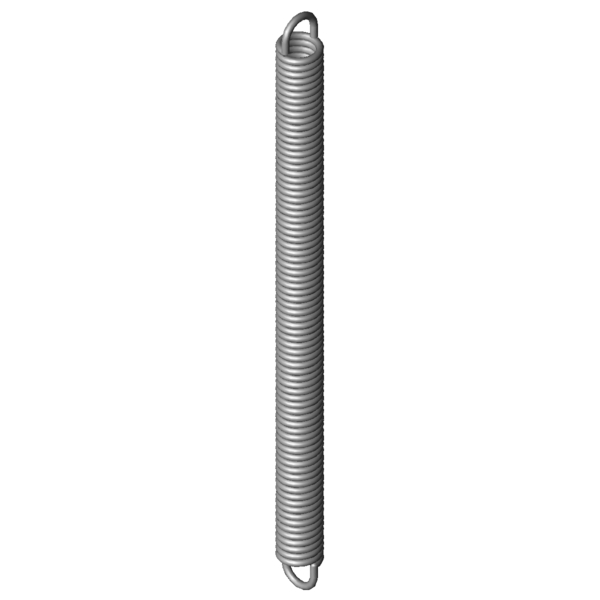

Maison » Produits » Ressorts de traction » rz-147ex Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-147EX Acier inoxydable Ø 2 x 12 x 170 mm / 270° Prix échelonnés - Ressort d'extension RZ-147EX Quantité Prix unitaire [EUR] 1 7,0400 EUR 2 4,4400 EUR 3 3,4600 EUR 7 2,9500 EUR 17 1,5300 EUR 37 1,2300 EUR 75 1,0500 EUR 125 1,0500 EUR 175 1,0500 EUR 250 1,0500 EUR 350 1,0500 EUR 450 1,0500 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-147EX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-147EX Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 2 mm diamètre du fil D mm diamètre moyen d'enroulement De 12 mm diamètre extérieur d'enroulement Dh 15,3 mm diamètre minimum de douille L0 170 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 157,5 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 92,08 mm flexion maximale autorisée du ressort Fn 181,5 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 6,25 mm écart entre bord intérieur de I'anneau et le ressort R 1,801 N/mm raideur du ressort F0 15,7 N charge de précontrainte intérieure Fntol 15,21 N tolérance (+/-) pour charge maximale autorisée L0tol 2,5 mm tolérance (+/-) pour longueur libre Detol 0,25 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 47 degré (+/-) tolérance du position de l'anneau Masse 62,0419 g masse d'un ressort Groupe de prix #ZN - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-147EX Acier inoxydable Ø 2 x 12 x 170 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-147EX Acier inoxydable Ø 2 x 12 x 170 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-147EX Acier inoxydable Ø 2 x 12 x 170 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-147EX Acier inoxydable Ø 2 x 12 x 170 mm / 270° calcul du chemin de force Ressort d'extension RZ-147EX Formulaire de demande Ressort d'extension RZ-147EX Acier inoxydable Ø 2 x 12 x 170 mm / 270° Formulaire de demande Ressort d'extension RZ-147EX Numéro de tarif douanier: 73202085; Ressort d'extension RZ-147EX Pays d'origine: DE, German; Ressort d'extension RZ-147EX Image du produit - Ressorts de traction RZ-147EX QR-Code: Ressort d'extension RZ-147EX
