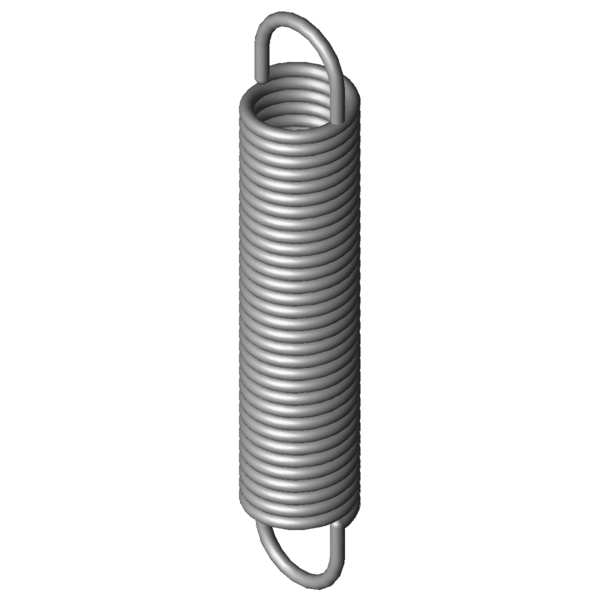

Maison » Produits » Ressorts de traction » rz-141gi Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-141GI Acier inoxydable Ø 2 x 16 x 87 mm / 180° Prix échelonnés - Ressort d'extension RZ-141GI Quantité Prix unitaire [EUR] 1 6,5600 EUR 2 4,1300 EUR 3 2,9300 EUR 7 2,5000 EUR 17 1,2300 EUR 37 0,9300 EUR 75 0,7600 EUR 125 0,7600 EUR 175 0,7600 EUR 250 0,7600 EUR 350 0,7600 EUR 450 0,7600 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-141GI Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-141GI Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 180 ° position de l'anneau d 2 mm diamètre du fil D mm diamètre moyen d'enroulement De 16 mm diamètre extérieur d'enroulement Dh 19,3 mm diamètre minimum de douille L0 87 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 67 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 81,64 mm flexion maximale autorisée du ressort Fn 139,7 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 10 mm écart entre bord intérieur de I'anneau et le ressort R 1,57 N/mm raideur du ressort F0 11,6 N charge de précontrainte intérieure Fntol 9,41 N tolérance (+/-) pour charge maximale autorisée L0tol 1,5 mm tolérance (+/-) pour longueur libre Detol 0,3 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 32 degré (+/-) tolérance du position de l'anneau Masse 37,4203 g masse d'un ressort Groupe de prix #ZK - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-141GI Acier inoxydable Ø 2 x 16 x 87 mm / 180° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-141GI Acier inoxydable Ø 2 x 16 x 87 mm / 180° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-141GI Acier inoxydable Ø 2 x 16 x 87 mm / 180° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-141GI Acier inoxydable Ø 2 x 16 x 87 mm / 180° calcul du chemin de force Ressort d'extension RZ-141GI Formulaire de demande Ressort d'extension RZ-141GI Acier inoxydable Ø 2 x 16 x 87 mm / 180° Formulaire de demande Ressort d'extension RZ-141GI Numéro de tarif douanier: 73202085; Ressort d'extension RZ-141GI Pays d'origine: DE, German; Ressort d'extension RZ-141GI Image du produit - Ressorts de traction RZ-141GI QR-Code: Ressort d'extension RZ-141GI
