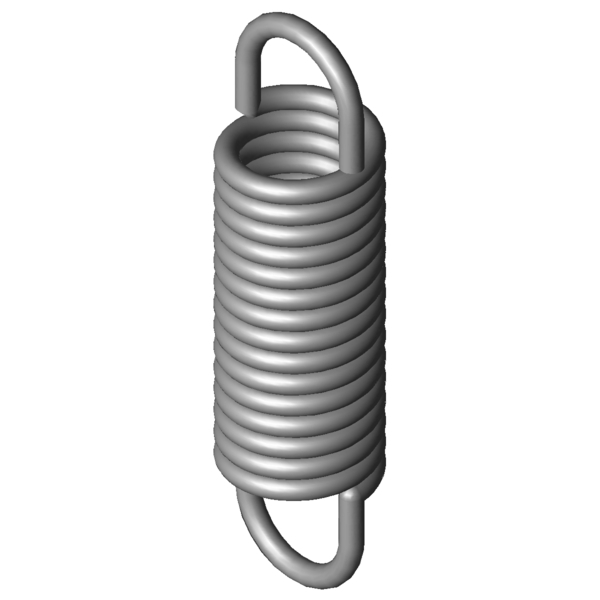

Maison » Produits » Ressorts de traction » rz-130mi Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-130MI Acier inoxydable Ø 1,8 x 12 x 44 mm / 180° Prix échelonnés - Ressort d'extension RZ-130MI Quantité Prix unitaire [EUR] 1 6,4000 EUR 2 4,0300 EUR 3 2,8200 EUR 7 2,3500 EUR 17 1,1600 EUR 37 0,8500 EUR 75 0,6900 EUR 125 0,6356 EUR 175 0,6220 EUR 250 0,6172 EUR 350 0,5899 EUR 450 0,5461 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-130MI Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-130MI Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 180 ° position de l'anneau d 1,8 mm diamètre du fil D mm diamètre moyen d'enroulement De 12 mm diamètre extérieur d'enroulement Dh 15 mm diamètre minimum de douille L0 44 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 29,7 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 22,57 mm flexion maximale autorisée du ressort Fn 137 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 7,15 mm écart entre bord intérieur de I'anneau et le ressort R 5,584 N/mm raideur du ressort F0 11 N charge de précontrainte intérieure Fntol 13,25 N tolérance (+/-) pour charge maximale autorisée L0tol 1,1 mm tolérance (+/-) pour longueur libre Detol 0,3 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 21 degré (+/-) tolérance du position de l'anneau Masse 11,1222 g masse d'un ressort Groupe de prix ZJ - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-130MI Acier inoxydable Ø 1,8 x 12 x 44 mm / 180° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-130MI Acier inoxydable Ø 1,8 x 12 x 44 mm / 180° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-130MI Acier inoxydable Ø 1,8 x 12 x 44 mm / 180° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-130MI Acier inoxydable Ø 1,8 x 12 x 44 mm / 180° calcul du chemin de force Ressort d'extension RZ-130MI Formulaire de demande Ressort d'extension RZ-130MI Acier inoxydable Ø 1,8 x 12 x 44 mm / 180° Formulaire de demande Ressort d'extension RZ-130MI Numéro de tarif douanier: 73202085; Ressort d'extension RZ-130MI Pays d'origine: DE, German; Ressort d'extension RZ-130MI Image du produit - Ressorts de traction RZ-130MI QR-Code: Ressort d'extension RZ-130MI
