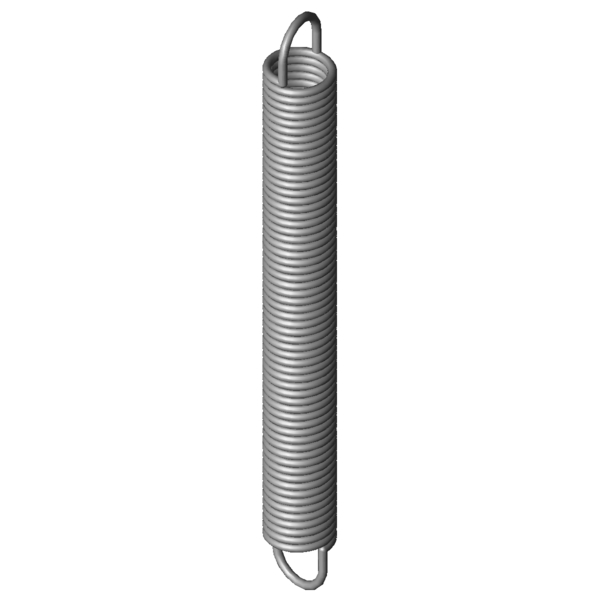

Maison » Produits » Ressorts de traction » rz-124hx Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-124HX Acier inoxydable Ø 1,6 x 12,7 x 115 mm / 270° Prix échelonnés - Ressort d'extension RZ-124HX Quantité Prix unitaire [EUR] 1 6,8600 EUR 2 4,3200 EUR 3 3,3700 EUR 7 2,8700 EUR 17 1,4400 EUR 37 1,1200 EUR 75 0,9700 EUR 125 0,8996 EUR 175 0,8860 EUR 250 0,8679 EUR 350 0,8284 EUR 450 0,7603 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-124HX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-124HX Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 1,6 mm diamètre du fil D mm diamètre moyen d'enroulement De 12,7 mm diamètre extérieur d'enroulement Dh 15,4 mm diamètre minimum de douille L0 115 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 98,86 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 127,19 mm flexion maximale autorisée du ressort Fn 94,45 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 8,1 mm écart entre bord intérieur de I'anneau et le ressort R 0,69 N/mm raideur du ressort F0 6,661 N charge de précontrainte intérieure Fntol 5,97 N tolérance (+/-) pour charge maximale autorisée L0tol 2 mm tolérance (+/-) pour longueur libre Detol 0,3 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 44 degré (+/-) tolérance du position de l'anneau Masse 34,6706 g masse d'un ressort Groupe de prix ZM - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-124HX Acier inoxydable Ø 1,6 x 12,7 x 115 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-124HX Acier inoxydable Ø 1,6 x 12,7 x 115 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-124HX Acier inoxydable Ø 1,6 x 12,7 x 115 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-124HX Acier inoxydable Ø 1,6 x 12,7 x 115 mm / 270° calcul du chemin de force Ressort d'extension RZ-124HX Formulaire de demande Ressort d'extension RZ-124HX Acier inoxydable Ø 1,6 x 12,7 x 115 mm / 270° Formulaire de demande Ressort d'extension RZ-124HX Numéro de tarif douanier: 73202085; Ressort d'extension RZ-124HX Pays d'origine: DE, German; Ressort d'extension RZ-124HX Image du produit - Ressorts de traction RZ-124HX QR-Code: Ressort d'extension RZ-124HX
