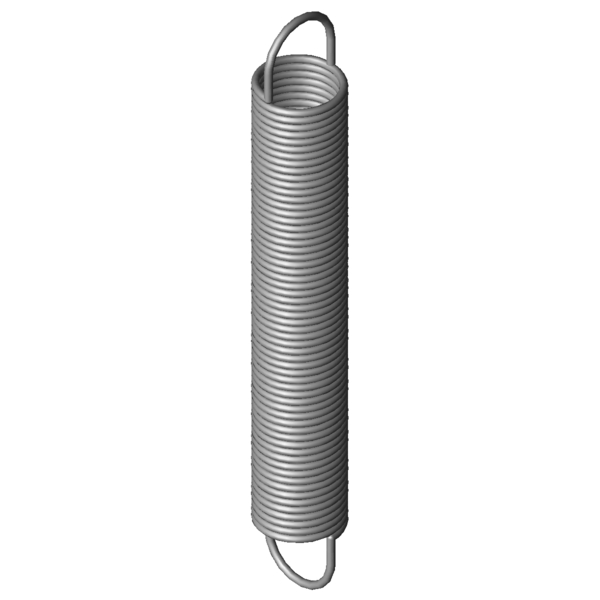

Maison » Produits » Ressorts de traction » rz-121cx Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-121CX Acier inoxydable Ø 1,6 x 17,6 x 123 mm / 270° Prix échelonnés - Ressort d'extension RZ-121CX Quantité Prix unitaire [EUR] 1 7,0400 EUR 2 4,4400 EUR 3 3,4600 EUR 7 2,9500 EUR 17 1,5300 EUR 37 1,2300 EUR 75 1,0500 EUR 125 0,9748 EUR 175 0,9607 EUR 250 0,9427 EUR 350 0,8977 EUR 450 0,8721 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-121CX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-121CX Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 1,6 mm diamètre du fil D mm diamètre moyen d'enroulement De 17,6 mm diamètre extérieur d'enroulement Dh 20,4 mm diamètre minimum de douille L0 123 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 98,8 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 279,35 mm flexion maximale autorisée du ressort Fn 69,37 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 12,1 mm écart entre bord intérieur de I'anneau et le ressort R 0,23 N/mm raideur du ressort F0 4,991 N charge de précontrainte intérieure Fntol 3,88 N tolérance (+/-) pour charge maximale autorisée L0tol 2,4 mm tolérance (+/-) pour longueur libre Detol 0,35 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 50 degré (+/-) tolérance du position de l'anneau Masse 49,9457 g masse d'un ressort Groupe de prix ZN - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-121CX Acier inoxydable Ø 1,6 x 17,6 x 123 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-121CX Acier inoxydable Ø 1,6 x 17,6 x 123 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-121CX Acier inoxydable Ø 1,6 x 17,6 x 123 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-121CX Acier inoxydable Ø 1,6 x 17,6 x 123 mm / 270° calcul du chemin de force Ressort d'extension RZ-121CX Formulaire de demande Ressort d'extension RZ-121CX Acier inoxydable Ø 1,6 x 17,6 x 123 mm / 270° Formulaire de demande Ressort d'extension RZ-121CX Numéro de tarif douanier: 73202085; Ressort d'extension RZ-121CX Pays d'origine: DE, German; Ressort d'extension RZ-121CX Image du produit - Ressorts de traction RZ-121CX QR-Code: Ressort d'extension RZ-121CX
