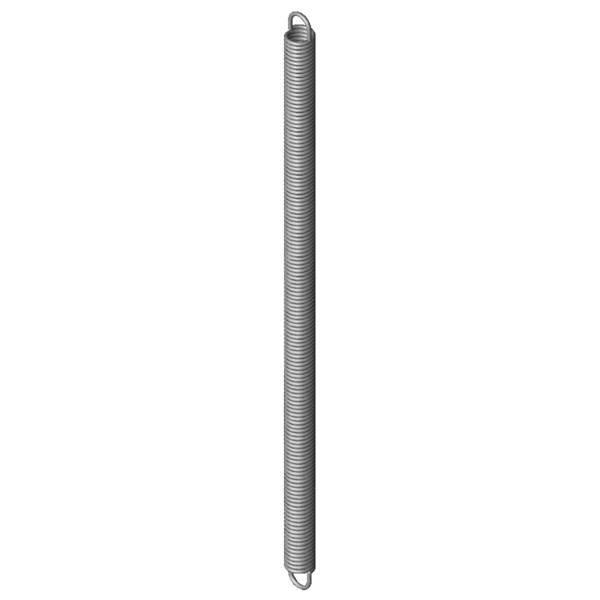

Maison » Produits » Ressorts de traction » rz-115wi Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-115WI Acier inoxydable Ø 1,5 x 10 x 218 mm / 180° Prix échelonnés - Ressort d'extension RZ-115WI Quantité Prix unitaire [EUR] 1 6,5600 EUR 2 4,1300 EUR 3 2,9300 EUR 7 2,5000 EUR 17 1,2300 EUR 37 0,9300 EUR 75 0,7600 EUR 125 0,7108 EUR 175 0,6967 EUR 250 0,6533 EUR 350 0,6276 EUR 450 0,5960 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-115WI Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-115WI Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 180 ° position de l'anneau d 1,5 mm diamètre du fil D mm diamètre moyen d'enroulement De 10 mm diamètre extérieur d'enroulement Dh 12,5 mm diamètre minimum de douille L0 218 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 206,25 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 170,49 mm flexion maximale autorisée du ressort Fn 98,53 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 5,87 mm écart entre bord intérieur de I'anneau et le ressort R 0,528 N/mm raideur du ressort F0 8,441 N charge de précontrainte intérieure Fntol 7,12 N tolérance (+/-) pour charge maximale autorisée L0tol 2,5 mm tolérance (+/-) pour longueur libre Detol 0,25 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 63 degré (+/-) tolérance du position de l'anneau Masse 51,5852 g masse d'un ressort Groupe de prix ZK - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-115WI Acier inoxydable Ø 1,5 x 10 x 218 mm / 180° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-115WI Acier inoxydable Ø 1,5 x 10 x 218 mm / 180° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-115WI Acier inoxydable Ø 1,5 x 10 x 218 mm / 180° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-115WI Acier inoxydable Ø 1,5 x 10 x 218 mm / 180° calcul du chemin de force Ressort d'extension RZ-115WI Formulaire de demande Ressort d'extension RZ-115WI Acier inoxydable Ø 1,5 x 10 x 218 mm / 180° Formulaire de demande Ressort d'extension RZ-115WI Numéro de tarif douanier: 73202085; Ressort d'extension RZ-115WI Pays d'origine: DE, German; Ressort d'extension RZ-115WI Image du produit - Ressorts de traction RZ-115WI QR-Code: Ressort d'extension RZ-115WI
