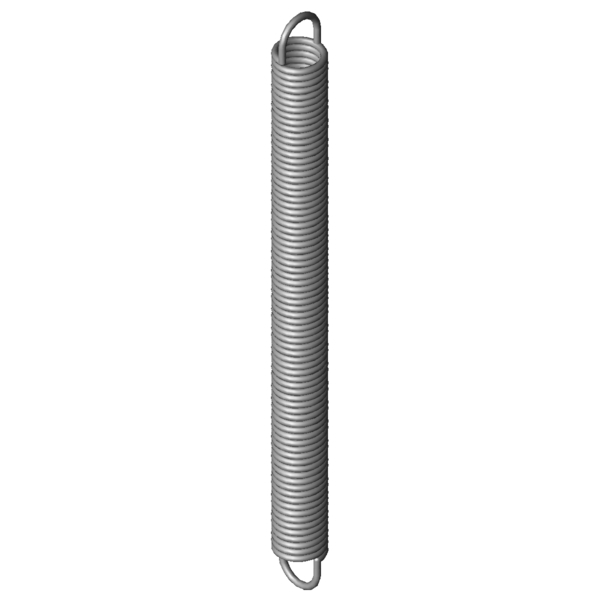

Maison » Produits » Ressorts de traction » rz-097ex Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-097EX Acier inoxydable Ø 1 x 7,3 x 87,5 mm / 270° Prix échelonnés - Ressort d'extension RZ-097EX Quantité Prix unitaire [EUR] 1 6,5600 EUR 2 4,1300 EUR 3 2,9300 EUR 7 2,5000 EUR 17 1,2300 EUR 37 0,9300 EUR 75 0,7600 EUR 125 0,7108 EUR 175 0,6967 EUR 250 0,6533 EUR 350 0,6276 EUR 450 0,5960 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-097EX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-097EX Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 1 mm diamètre du fil D mm diamètre moyen d'enroulement De 7,3 mm diamètre extérieur d'enroulement Dh 9 mm diamètre minimum de douille L0 87,5 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 78,75 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 86,43 mm flexion maximale autorisée du ressort Fn 42,6 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 4,37 mm écart entre bord intérieur de I'anneau et le ressort R 0,45 N/mm raideur du ressort F0 3,711 N charge de précontrainte intérieure Fntol 3,02 N tolérance (+/-) pour charge maximale autorisée L0tol 1,5 mm tolérance (+/-) pour longueur libre Detol 0,2 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 49 degré (+/-) tolérance du position de l'anneau Masse 9,7716 g masse d'un ressort Groupe de prix ZK - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-097EX Acier inoxydable Ø 1 x 7,3 x 87,5 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-097EX Acier inoxydable Ø 1 x 7,3 x 87,5 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-097EX Acier inoxydable Ø 1 x 7,3 x 87,5 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-097EX Acier inoxydable Ø 1 x 7,3 x 87,5 mm / 270° calcul du chemin de force Ressort d'extension RZ-097EX Formulaire de demande Ressort d'extension RZ-097EX Acier inoxydable Ø 1 x 7,3 x 87,5 mm / 270° Formulaire de demande Ressort d'extension RZ-097EX Numéro de tarif douanier: 73202085; Ressort d'extension RZ-097EX Pays d'origine: DE, German; Ressort d'extension RZ-097EX Image du produit - Ressorts de traction RZ-097EX QR-Code: Ressort d'extension RZ-097EX
