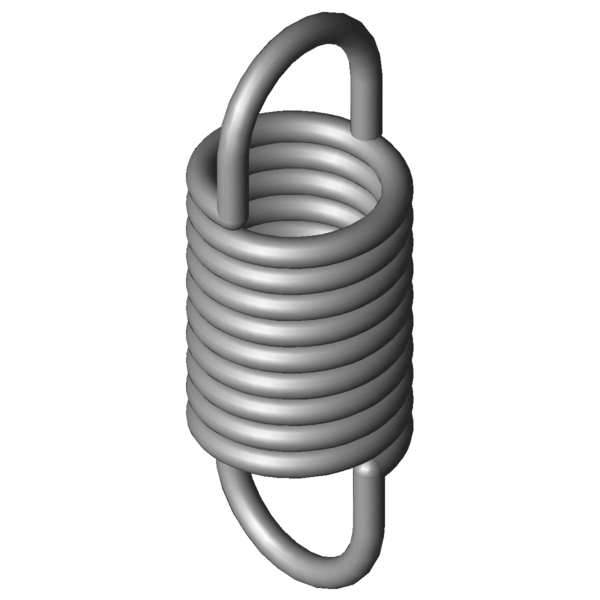

Maison » Produits » Ressorts de traction » rz-036tx Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort d'extension RZ-036TX Acier inoxydable Ø 0,45 x 3,2 x 8,6 mm / 270° Prix échelonnés - Ressort d'extension RZ-036TX Quantité Prix unitaire [EUR] 1 6,2300 EUR 2 3,9200 EUR 3 2,5300 EUR 7 2,1100 EUR 17 1,0500 EUR 37 0,6800 EUR 75 0,5300 EUR 125 0,4970 EUR 175 0,4834 EUR 250 0,4713 EUR 350 0,4452 EUR 450 0,4355 EUR Ressort d'extension Acheter Image du produit Ressort d'extension RZ-036TX Quantité:Quantité: Ajouter au panier Données techniques - Ressort d'extension RZ-036TX Symboles formule Valeur Unité La description Matériau 1.4310 - nature du matériau Forme d´anneau 1/1 deutsche - forme d´anneau F1 N charge 1 L1 mm prestressed spring length, inner loop to inner loop s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur du ressort sous charge 2 (du bord intérieure de l'anneau) s2 mm flexion sous charge 2 Position de l'anneau 270 ° position de l'anneau d 0,45 mm diamètre du fil D mm diamètre moyen d'enroulement De 3,2 mm diamètre extérieur d'enroulement Dh 4,1 mm diamètre minimum de douille L0 8,6 mm longueur du ressort non chargé (du bord intérieure de l'anneau) Lk 4,84 mm longueur du ressort non chargé sans anneaux Ln mm longueur d'essai maximale autorisée du ressort sn 4,94 mm flexion maximale autorisée du ressort Fn 9,611 N charge maximale du ressort autorisée n nombre De spires utiles nt nombre total de spires Lh 1,88 mm écart entre bord intérieur de I'anneau et le ressort R 1,769 N/mm raideur du ressort F0 0,881 N charge de précontrainte intérieure Fntol 1,23 N tolérance (+/-) pour charge maximale autorisée L0tol 0,5 mm tolérance (+/-) pour longueur libre Detol 0,15 mm tolérance (+/-) pour diamétre d'enroulement Oesttol 17 degré (+/-) tolérance du position de l'anneau Masse 0,125 g masse d'un ressort Groupe de prix ZG - groupe de prix Dessin technique Ressort d'extension Fiche de données Ressort d'extension RZ-036TX Acier inoxydable Ø 0,45 x 3,2 x 8,6 mm / 270° Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort d'extension RZ-036TX Acier inoxydable Ø 0,45 x 3,2 x 8,6 mm / 270° Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort d'extension RZ-036TX Acier inoxydable Ø 0,45 x 3,2 x 8,6 mm / 270° Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort d'extension RZ-036TX Acier inoxydable Ø 0,45 x 3,2 x 8,6 mm / 270° calcul du chemin de force Ressort d'extension RZ-036TX Formulaire de demande Ressort d'extension RZ-036TX Acier inoxydable Ø 0,45 x 3,2 x 8,6 mm / 270° Formulaire de demande Ressort d'extension RZ-036TX Numéro de tarif douanier: 73202085; Ressort d'extension RZ-036TX Pays d'origine: DE, German; Ressort d'extension RZ-036TX Image du produit - Ressorts de traction RZ-036TX QR-Code: Ressort d'extension RZ-036TX
