Page de détail Ressorts de torsion: T-19711R | Acier inoxydable Ø 4,5 x 25,5 x 100 mm / 180°

Prix échelonnés (Groupe de prix: S)

QuantitéPrix unitaire [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

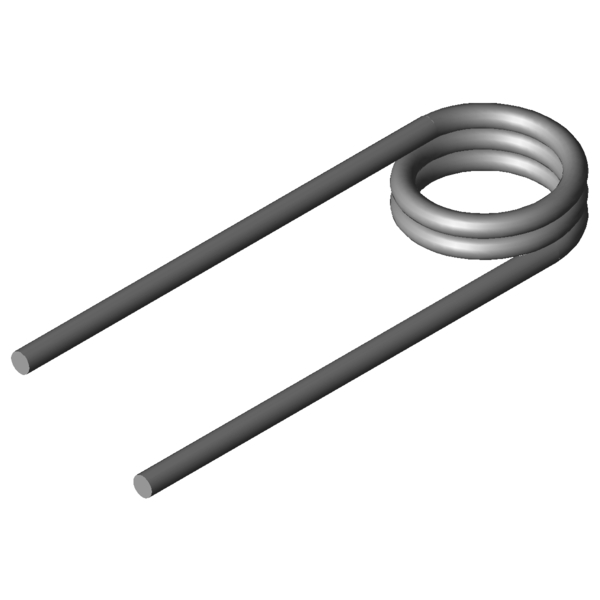

Image CAO Ressorts de torsion T-19711R

Données techniques

Symboles formuleValeurUnitéLa description
Nature du matériau 1.4310 - Nature du matériau
Direction des spires Droit - direction des spires
Angle des branches libres 180 degré Angle des branches libres
alpha1 - degré angle 1 sous charge 1
F1 - N charge avec angle alpha1
M1 - Nmm moment de torsion pour angle alpha1
alpha2 - degré angle 2 sous charge 2
F2 - N charge avec angle alpha2
M2 - Nmm moment de torsion pour angle alpha2
alphah - degré angle de travail
d 4,5 mm diamètre du fil
Di 25,5 mm diamètre intérieur d'enroulement
Dd - mm diamètre du mandrin
LsH - mm longueur du bras
LsR - mm longueur du bras sans force
Lk0 15,75 mm longueur à bloc
Ls 100 mm longueur de branche
RH - mm bras de levier
Mntol 3314,08 Nmm (+/-) Tolerance maximum torque
Mn 7413,47 Nmm moment de torsion maximal
alphan 26,88 degré angle maximum
nt 2,5 nombre total de spires
Ddmax 22,5 mm diamètre maximal possible du mandrin
Ddmin 16 mm minimum possible mandrel diameter
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Masse 54,621 g masse d'un ressort
Groupe de prix S - groupe de prix

Pays d'origine: DE | Numéro de tarif douanier: 73202089
