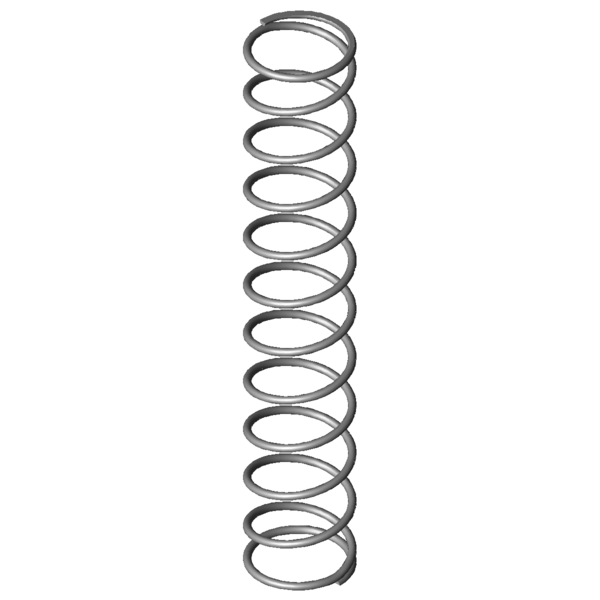

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-3-1.4310
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
1,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
18,5
mm
diamètre d'enroulement moyen
De
20
mm
diamètre extérieur d'enroulement
Dd
16,2
mm
diamètre maximal du mandrin
Dh
21,4
mm
diamètre minimum de la douille
L0
112
mm
longueur libre
Lk
65,7
mm
longueur de flambage
Fn
58,668
N
force maximum en cas de charge statique
Ln
23,95
mm
longueur minimum en cas de charge statique
sn
88,05
mm
flexion maximum en cas de charge statique
Fndyn
56,902
N
force maximum pour charge dynamique
Lndyn
26,6
mm
longueur minimum pour utilisation dynamique
shdyn
25,2
mm
course maximum en cas d'utilisation dynamique
S
10,524
mm
pas, écart de milieu du fil à milieu du fil
n
10,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,666
N/mm
raideur du ressort
Masse
10,1481
g
masse d'un ressort
Fntol
3,6
N
tolérance (+/-) pour force maximum statique
Fndtol
3,6
N
tolérance (+/-) pour force maximum dynamique
Detol
0,45
mm
tolérance (+/-) du diamètre extérieur
L0tol
4
mm
tolérance (+/-) pour longueur libre
Groupe de prix
L
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
