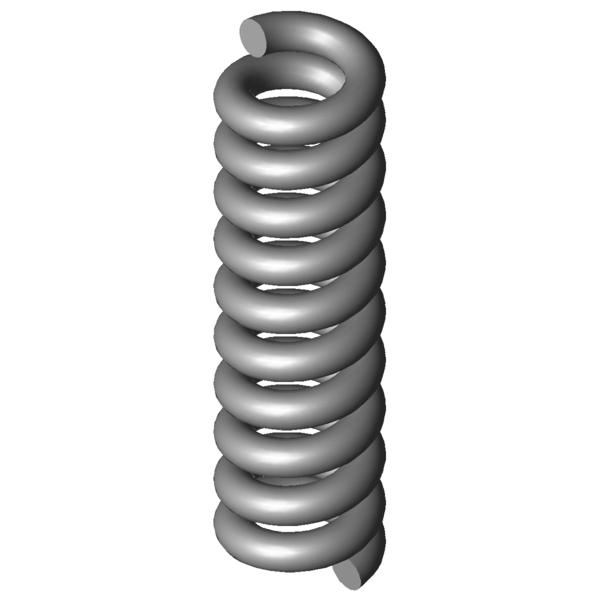

Maison » Produits » Ressorts de compression » vd-063h-03 Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort de compression VD-063H-03 Acier inoxydable Ø 0,4 x 1,3 x 6,2 mm Prix échelonnés - Ressort de compression VD-063H-03 Quantité Prix unitaire [EUR] 1 4,9000 EUR 2 3,4600 EUR 3 3,3000 EUR 7 1,8900 EUR 17 0,9300 EUR 37 0,5700 EUR 75 0,3900 EUR 125 0,3566 EUR 175 0,3067 EUR 250 0,2817 EUR 350 0,2526 EUR 450 0,1895 EUR Ressort de compression Acheter Image du produit Ressort de compression VD-063H-03 Quantité:Quantité: Ajouter au panier Données techniques - Ressort de compression VD-063H-03 Symboles formule Valeur Unité La description Nature du matériau 1.4310 - nature du matériau Extrémités du ressort Rattachés - Extrémités du ressort F1 N charge 1 L1 mm longueur sous charge 1 s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur sous charge 2 s2 mm flexion sous charge 2 d 0,4 mm diamètre du fil Di mm Diamètre intérieur d'enroulement D 1,3 mm diamètre d'enroulement moyen De 1,7 mm diamètre extérieur d'enroulement Dd 0,7 mm diamètre maximal du mandrin Dh 1,9 mm diamètre minimum de la douille L0 6,2 mm longueur libre Lk mm longueur de flambage Fn 12,069 N force maximum en cas de charge statique Ln 5,19 mm longueur minimum en cas de charge statique sn 1,01 mm flexion maximum en cas de charge statique Fndyn 9,716 N force maximum pour charge dynamique Lndyn 5,39 mm longueur minimum pour utilisation dynamique shdyn 0,37 mm course maximum en cas d'utilisation dynamique S 0,612 mm pas, écart de milieu du fil à milieu du fil n 8,5 nombre de spires utiles nt nombre total de spires R 11,995 N/mm raideur du ressort Masse 0,0426 g masse d'un ressort Fntol 0,72 N tolérance (+/-) pour force maximum statique Fndtol 2,61 N tolérance (+/-) pour force maximum dynamique Detol 0,1 mm tolérance (+/-) du diamètre extérieur L0tol 0,2 mm tolérance (+/-) pour longueur libre Groupe de prix E - groupe de prix F1tol N (+/-) tolérance de la charge 1 F2tol N (+/-) tolérance de la charge 2 Dessin technique Ressort de compression Fiche de données Ressort de compression VD-063H-03 Acier inoxydable Ø 0,4 x 1,3 x 6,2 mm Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort de compression VD-063H-03 Acier inoxydable Ø 0,4 x 1,3 x 6,2 mm Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort de compression VD-063H-03 Acier inoxydable Ø 0,4 x 1,3 x 6,2 mm Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort de compression VD-063H-03 Acier inoxydable Ø 0,4 x 1,3 x 6,2 mm calcul du chemin de force Ressort de compression VD-063H-03 Formulaire de demande Ressort de compression VD-063H-03 Acier inoxydable Ø 0,4 x 1,3 x 6,2 mm Formulaire de demande Ressort de compression VD-063H-03 Ressorts de compression similaires pour Ressort de compression VD-063H-03 Acier inoxydable Ø 0,4 x 1,3 x 6,2 mm Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge. Ressorts de compression similaires fabriqués dans un matériau différent Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau. numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité VD-063H-03 1.4310 0,4 1,7 6,2 12,069 5,19 1,01 8,5 11,995 100,0 | 100,0 | 100,0 | 100,0 D-063H-03 EN 10270-1 0,4 1,7 6,2 14,051 5,19 1,01 8,5 13,966 92,9 | 100,0 | 92,9 | 85,9 Nombre de ressorts métalliques similaires: 2 Ressorts de compression similaires avec une configuration de charge différente Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge. L2 (mm) longueur sous charge 2 s2 (mm) flexion sous charge 2 Priorité De (mm) diamètre extérieur d'enroulement L0 (mm) longueur libre R (N/mm) raideur du ressort numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %Dans l'ensemble | Géométrie | Charger | Rigidité VD-011J 1,8 6,4 0,402 1.4310 1,474 2,73 3,67 34,6 | 80,4 | 19,9 | 3,4 VD-011H 1,8 4,4 0,621 1.4310 1,482 2,02 2,38 34,8 | 71,8 | 27,4 | 5,2 VD-011P 1,4 6,5 0,648 1.4310 1,889 3,59 2,92 35,5 | 75,9 | 25,1 | 5,4 VD-026D 2 7,2 0,75 1.4310 2,875 3,37 3,83 36,4 | 77,9 | 25,1 | 6,3 VD-011O 1,4 4,6 0,953 1.4310 1,847 2,66 1,94 36,8 | 68,8 | 33,7 | 8,0 VD-026J 1,85 6,2 0,982 1.4310 2,805 3,34 2,86 40,8 | 84,8 | 29,3 | 8,2 VD-011U 1,2 5,5 1,12 1.4310 2,191 3,54 1,96 38,0 | 69,8 | 34,8 | 9,4 VD-026C 2 4,9 1,16 1.4310 2,796 2,49 2,41 39,3 | 75,5 | 32,5 | 9,7 VD-026H 1,85 4,3 1,517 1.4310 2,773 2,47 1,83 42,1 | 74,6 | 39,1 | 12,7 VD-026P 1,45 6,6 1,582 1.4310 3,449 4,42 2,18 43,8 | 80,6 | 37,5 | 13,2 VD-026O 1,45 4,7 2,327 1.4310 3,291 3,29 1,41 47,8 | 74,5 | 49,4 | 19,5 VD-042F-03 1,92 6,3 2,635 1.4310 5,497 4,21 2,09 52,6 | 89,0 | 46,9 | 22,0 VD-042F-02 1,92 4,4 4,073 1.4310 5,205 3,12 1,28 58,3 | 79,8 | 61,0 | 34,0 VD-063H-04 1,7 8,6 8,157 1.4310 13,22 6,98 1,62 78,6 | 90,7 | 76,8 | 68,3 VD-063H-03 1,7 6,2 11,995 1.4310 12,069 5,19 1,01 100,0 | 100,0 | 100,0 | 100,0 VD-063H-02 1,7 4,2 18,538 1.4310 6,398 3,85 0,35 66,1 | 89,2 | 43,8 | 65,4 Nombre de ressorts métalliques similaires: 15 Numéro de tarif douanier: 73202081; Ressort de compression VD-063H-03 Pays d'origine: DE, German; Ressort de compression VD-063H-03 Image du produit - Ressorts de compression VD-063H-03 QR-Code: Ressort de compression VD-063H-03
