Ressort de compression VD-048 Acier inoxydable Ø 0,4 x 4 x 7,5 mm

Prix échelonnés - Ressort de compression VD-048

Quantité Prix unitaire [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Ressort de compression Acheter

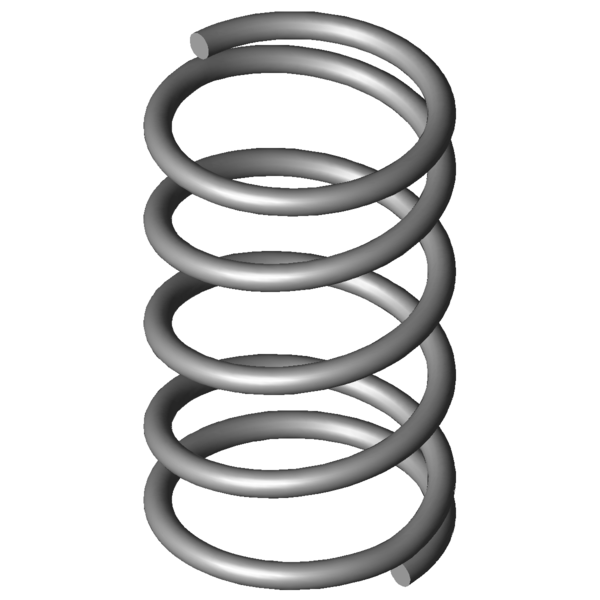

Image du produit Ressort de compression VD-048
Image du produit Ressort de compression VD-048
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-048

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 0,4 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 4 mm diamètre d'enroulement moyen
De 4,4 mm diamètre extérieur d'enroulement
Dd 3,2 mm diamètre maximal du mandrin
Dh 4,9 mm diamètre minimum de la douille
L0 7,5 mm longueur libre
Lk mm longueur de flambage
Fn 4,35 N force maximum en cas de charge statique
Ln 3,15 mm longueur minimum en cas de charge statique
sn 4,35 mm flexion maximum en cas de charge statique
Fndyn 4,17 N force maximum pour charge dynamique
Lndyn 3,33 mm longueur minimum pour utilisation dynamique
shdyn 1,91 mm course maximum en cas d'utilisation dynamique
S 1,857 mm pas, écart de milieu du fil à milieu du fil
n 3,5 nombre de spires utiles
nt nombre total de spires
R 1 N/mm raideur du ressort
Masse 0,0687 g masse d'un ressort
Fntol 0,49 N tolérance (+/-) pour force maximum statique
Fndtol 0,48 N tolérance (+/-) pour force maximum dynamique
Detol 0,2 mm tolérance (+/-) du diamètre extérieur
L0tol 0,42 mm tolérance (+/-) pour longueur libre
Groupe de prix E - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-048 Acier inoxydable Ø 0,4 x 4 x 7,5 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-048 Acier inoxydable Ø 0,4 x 4 x 7,5 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-048 Acier inoxydable Ø 0,4 x 4 x 7,5 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-048 Acier inoxydable Ø 0,4 x 4 x 7,5 mm

calcul du chemin de force Ressort de compression VD-048

Formulaire de demande Ressort de compression VD-048 Acier inoxydable Ø 0,4 x 4 x 7,5 mm

Formulaire de demande Ressort de compression VD-048

Ressorts de compression similaires pour Ressort de compression VD-048 Acier inoxydable Ø 0,4 x 4 x 7,5 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-048 1.4310 0,4 4,4 7,5 4,35 3,15 4,35 3,5 1 100,0 | 100,0 | 100,0 | 100,0
D-048 EN 10270-1 0,4 4,4 7,5 5,065 3,15 4,35 3,5 1,164 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-026R-01 4 7 0,4 1.4310 1,821 2,44 4,56 65,0 | 86,4 | 68,6 | 39,9
VD-028 4,32 8,5 0,41 1.4310 2,411 2,61 5,89 64,8 | 88,8 | 64,6 | 40,9
VD-028A 4,32 8,7 0,41 1.4310 2,493 2,61 6,09 64,5 | 88,1 | 64,4 | 40,9
VD-034 3,52 9,1 0,509 1.4310 2,943 3,32 5,78 67,7 | 80,8 | 71,5 | 50,9
VD-034A 3,52 9,4 0,509 1.4310 3,095 3,32 6,08 67,4 | 79,9 | 71,3 | 50,9
VD-026R-11 3,2 7,7 0,528 1.4310 2,432 3,1 4,6 69,9 | 81,7 | 75,2 | 52,9
VD-026Q-11 4 6 0,56 1.4310 2,213 2,05 3,95 69,6 | 82,0 | 70,8 | 56,0
VD-027B 4,32 7 0,573 1.4310 2,76 2,19 4,81 74,9 | 90,5 | 76,9 | 57,4
VD-047C 5 8,7 0,658 1.4310 3,605 3,22 5,48 79,4 | 91,4 | 81,1 | 65,8
VD-033A 3,52 6,3 0,8 1.4310 3,024 2,52 3,78 79,8 | 81,3 | 78,2 | 80,0
VD-033 3,52 6,1 0,8 1.4310 2,864 2,52 3,58 78,2 | 80,4 | 74,1 | 80,0
VD-026Q-10 4 5 0,8 1.4310 2,601 1,75 3,25 74,9 | 77,5 | 67,3 | 80,0
VD-027A 4,32 5,5 0,819 1.4310 2,976 1,87 3,63 80,6 | 83,8 | 75,9 | 82,0
VD-052D 4 9,6 0,873 1.4310 4,812 4,09 5,51 87,2 | 89,7 | 84,7 | 87,3
VD-048 4,4 7,5 1 1.4310 4,35 3,15 4,35 100,0 | 100,0 | 100,0 | 100,0
VD-039A 2,82 6,8 1,068 1.4310 3,825 3,22 3,58 85,7 | 78,3 | 85,1 | 93,6
VD-054 3,6 8,3 1,243 1.4310 5,306 4,03 4,27 87,1 | 90,7 | 90,1 | 80,5
VD-054A 3,6 8,7 1,243 1.4310 5,803 4,03 4,67 84,6 | 89,3 | 84,1 | 80,5
VD-052C 4 6,4 1,372 1.4310 4,513 3,11 3,29 83,7 | 92,1 | 86,0 | 72,9
VD-053A 3,6 6 1,953 1.4310 5,714 3,07 2,93 70,1 | 87,3 | 71,7 | 51,3
VD-053 3,6 5,6 1,953 1.4310 4,933 3,07 2,53 70,0 | 85,5 | 73,2 | 51,3
VD-060A 2,9 6,7 2,607 1.4310 7,171 3,95 2,75 61,8 | 85,1 | 61,9 | 38,3
Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-048

Pays d'origine: DE, German; Ressort de compression VD-048
