Ressort de compression VD-016D Acier inoxydable Ø 0,25 x 2,95 x 15 mm

Prix échelonnés - Ressort de compression VD-016D

Quantité Prix unitaire [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Ressort de compression Acheter

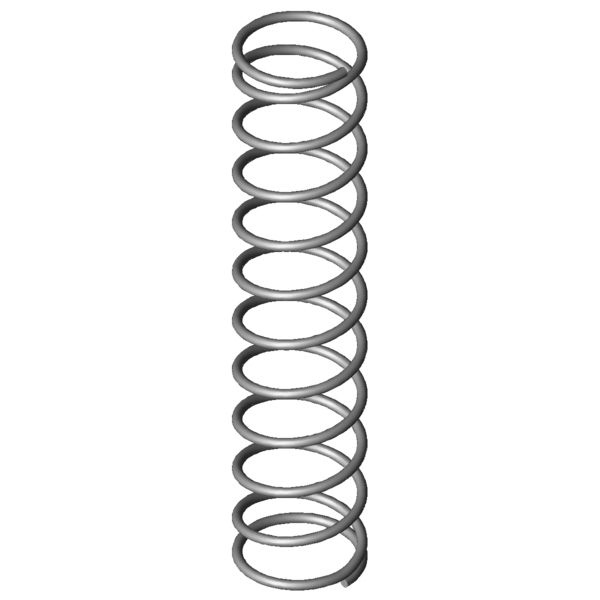

Image du produit Ressort de compression VD-016D
Image du produit Ressort de compression VD-016D
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-016D

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 0,25 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 2,95 mm diamètre d'enroulement moyen
De 3,2 mm diamètre extérieur d'enroulement
Dd 2,3 mm diamètre maximal du mandrin
Dh 3,5 mm diamètre minimum de la douille
L0 15 mm longueur libre
Lk mm longueur de flambage
Fn 1,445 N force maximum en cas de charge statique
Ln 4,15 mm longueur minimum en cas de charge statique
sn 10,85 mm flexion maximum en cas de charge statique
Fndyn 1,394 N force maximum pour charge dynamique
Lndyn 4,53 mm longueur minimum pour utilisation dynamique
shdyn 4,91 mm course maximum en cas d'utilisation dynamique
S 1,438 mm pas, écart de milieu du fil à milieu du fil
n 10 nombre de spires utiles
nt nombre total de spires
R 0,133 N/mm raideur du ressort
Masse 0,0432 g masse d'un ressort
Fntol 0,16 N tolérance (+/-) pour force maximum statique
Fndtol 0,15 N tolérance (+/-) pour force maximum dynamique
Detol 0,2 mm tolérance (+/-) du diamètre extérieur
L0tol 1 mm tolérance (+/-) pour longueur libre
Groupe de prix D - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-016D Acier inoxydable Ø 0,25 x 2,95 x 15 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-016D Acier inoxydable Ø 0,25 x 2,95 x 15 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-016D Acier inoxydable Ø 0,25 x 2,95 x 15 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-016D Acier inoxydable Ø 0,25 x 2,95 x 15 mm

calcul du chemin de force Ressort de compression VD-016D

Formulaire de demande Ressort de compression VD-016D Acier inoxydable Ø 0,25 x 2,95 x 15 mm

Formulaire de demande Ressort de compression VD-016D

Ressorts de compression similaires pour Ressort de compression VD-016D Acier inoxydable Ø 0,25 x 2,95 x 15 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-016D 1.4310 0,25 3,2 15 1,445 4,15 10,85 10 0,133 100,0 | 100,0 | 100,0 | 100,0
D-016D EN 10270-1 0,25 3,2 15 1,682 4,15 10,85 10 0,155 93,0 | 100,0 | 93,0 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-006D 2,5 15 0,092 1.4310 1,018 3,95 11,05 79,8 | 86,0 | 84,3 | 69,2
VD-004 2,7 12,7 0,105 1.4310 1,026 2,97 9,73 80,8 | 83,0 | 80,3 | 79,2
VD-016E 3,2 18 0,111 1.4310 1,464 4,8 13,2 89,4 | 94,4 | 90,4 | 83,3
VD-013B 3,45 16,1 0,123 1.4310 1,517 3,73 12,37 93,0 | 95,3 | 91,5 | 92,1
VD-014 3,45 16,2 0,123 1.4310 1,53 3,73 12,47 92,7 | 95,1 | 90,7 | 92,1
VD-016D 3,2 15 0,133 1.4310 1,445 4,15 10,85 100,0 | 100,0 | 100,0 | 100,0
VD-016C 3,2 12 0,166 1.4310 1,416 3,49 8,51 87,2 | 93,3 | 88,2 | 80,0
VD-020 2,75 15,4 0,175 1.4310 1,858 4,78 10,62 86,1 | 94,4 | 87,8 | 76,1
VD-020A 2,75 15,7 0,175 1.4310 1,911 4,78 10,92 85,8 | 93,8 | 87,5 | 76,1
VD-021F 2,5 16 0,188 1.4310 1,92 5,76 10,24 82,2 | 90,6 | 84,8 | 71,0
VD-026X 3,6 18 0,208 1.4310 2,761 4,7 13,3 72,1 | 85,2 | 67,0 | 64,2
VD-026R-13 3,2 17,5 0,232 1.4310 2,743 5,7 11,8 73,1 | 89,7 | 72,3 | 57,3
VD-035A 3,52 14 0,329 1.4310 3,123 4,52 9,48 64,9 | 87,5 | 66,8 | 40,4
VD-035 3,52 13,7 0,329 1.4310 3,024 4,52 9,18 64,5 | 86,8 | 66,2 | 40,4
VD-026R-12 3,2 12 0,342 1.4310 2,662 4,21 7,79 63,3 | 87,8 | 63,0 | 39,0
VD-026R-24 2,5 14,8 0,36 1.4310 2,59 7,6 7,2 61,6 | 86,7 | 61,1 | 37,0
VD-056A 3,6 17,4 0,37 1.4310 2,642 10,25 7,15 58,5 | 79,2 | 60,3 | 36,0
VD-041A 2,82 14,2 0,47 1.4310 3,906 5,89 8,31 57,4 | 87,0 | 56,8 | 28,3
VD-041 2,82 13,6 0,47 1.4310 3,624 5,89 7,71 56,5 | 85,6 | 55,5 | 28,3
VD-056 3,6 17,4 0,547 1.4310 5,48 7,38 10,02 54,3 | 79,2 | 59,4 | 24,4
VD-052E 4 14,4 0,565 1.4310 4,997 5,55 8,85 52,8 | 79,5 | 55,2 | 23,6
Nombre de ressorts métalliques similaires: 20

Numéro de tarif douanier: 73202081; Ressort de compression VD-016D

Pays d'origine: DE, German; Ressort de compression VD-016D
