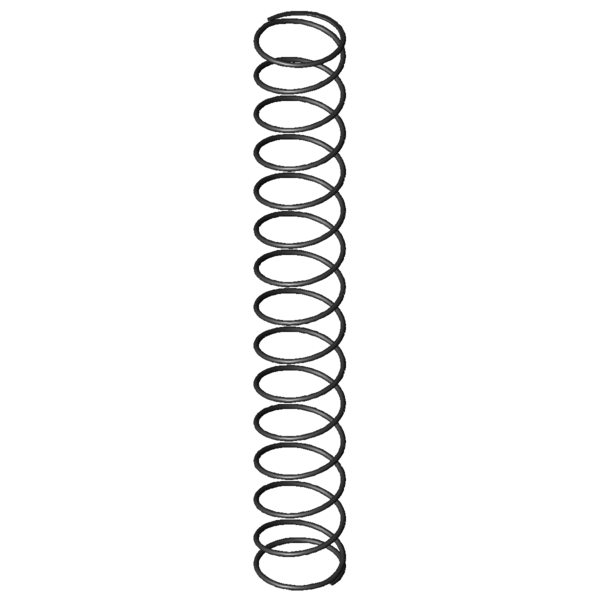

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
66
mm
diamètre d'enroulement moyen
De
70
mm
diamètre extérieur d'enroulement
Dd
60
mm
diamètre maximal du mandrin
Dh
73,7
mm
diamètre minimum de la douille
L0
492
mm
longueur libre
Lk
378,65
mm
longueur de flambage
Fn
270,495
N
force maximum en cas de charge statique
Ln
89,45
mm
longueur minimum en cas de charge statique
sn
402,55
mm
flexion maximum en cas de charge statique
Fndyn
261,271
N
force maximum pour charge dynamique
Lndyn
103,18
mm
longueur minimum pour utilisation dynamique
shdyn
196,78
mm
course maximum en cas d'utilisation dynamique
S
36,148
mm
pas, écart de milieu du fil à milieu du fil
n
13,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,672
N/mm
raideur du ressort
Masse
319,2389
g
masse d'un ressort
Fntol
16,98
N
tolérance (+/-) pour force maximum statique
Fndtol
16,85
N
tolérance (+/-) pour force maximum dynamique
Detol
1,4
mm
tolérance (+/-) du diamètre extérieur
L0tol
19,24
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AL
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
