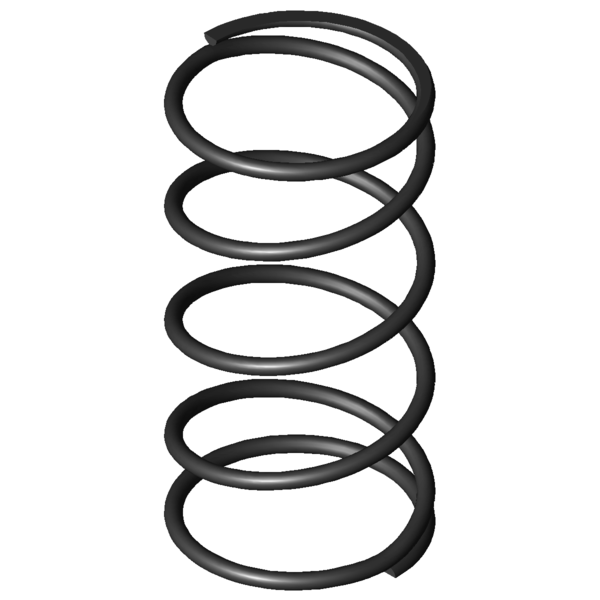

Maison » Produits » Ressorts de compression » d-206d-12 Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort de compression D-206D-12 Acier à ressorts Ø 1,4 x 19 x 40 mm Prix échelonnés - Ressort de compression D-206D-12 Quantité Prix unitaire [EUR] 1 4,9400 EUR 2 3,4800 EUR 3 3,3200 EUR 7 1,9900 EUR 17 1,0000 EUR 37 0,6100 EUR 75 0,4600 EUR 125 0,3945 EUR 175 0,3631 EUR 250 0,3193 EUR 350 0,2780 EUR 450 0,2212 EUR Ressort de compression Acheter Image du produit Ressort de compression D-206D-12 Quantité:Quantité: Ajouter au panier Données techniques - Ressort de compression D-206D-12 Symboles formule Valeur Unité La description Nature du matériau EN 10270-1 - nature du matériau Extrémités du ressort Rattachés et meulés - Extrémités du ressort F1 N charge 1 L1 mm longueur sous charge 1 s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur sous charge 2 s2 mm flexion sous charge 2 d 1,4 mm diamètre du fil Di mm Diamètre intérieur d'enroulement D 19 mm diamètre d'enroulement moyen De 20,4 mm diamètre extérieur d'enroulement Dd 17 mm diamètre maximal du mandrin Dh 21,3 mm diamètre minimum de la douille L0 40 mm longueur libre Lk mm longueur de flambage Fn 49,657 N force maximum en cas de charge statique Ln 9,54 mm longueur minimum en cas de charge statique sn 30,46 mm flexion maximum en cas de charge statique Fndyn 48,092 N force maximum pour charge dynamique Lndyn 10,5 mm longueur minimum pour utilisation dynamique shdyn 12,9 mm course maximum en cas d'utilisation dynamique S 11,029 mm pas, écart de milieu du fil à milieu du fil n 3,5 nombre de spires utiles nt nombre total de spires R 1,63 N/mm raideur du ressort Masse 3,9948 g masse d'un ressort Fntol 3,8 N tolérance (+/-) pour force maximum statique Fndtol 3,78 N tolérance (+/-) pour force maximum dynamique Detol 0,45 mm tolérance (+/-) du diamètre extérieur L0tol 1,7 mm tolérance (+/-) pour longueur libre Groupe de prix F - groupe de prix F1tol N (+/-) tolérance de la charge 1 F2tol N (+/-) tolérance de la charge 2 Dessin technique Ressort de compression Fiche de données Ressort de compression D-206D-12 Acier à ressorts Ø 1,4 x 19 x 40 mm Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort de compression D-206D-12 Acier à ressorts Ø 1,4 x 19 x 40 mm Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort de compression D-206D-12 Acier à ressorts Ø 1,4 x 19 x 40 mm Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort de compression D-206D-12 Acier à ressorts Ø 1,4 x 19 x 40 mm calcul du chemin de force Ressort de compression D-206D-12 Formulaire de demande Ressort de compression D-206D-12 Acier à ressorts Ø 1,4 x 19 x 40 mm Formulaire de demande Ressort de compression D-206D-12 Numéro de tarif douanier: 73202081; Ressort de compression D-206D-12 Pays d'origine: DE, German; Ressort de compression D-206D-12 Image du produit - Ressorts de compression D-206D-12 QR-Code: Ressort de compression D-206D-12
