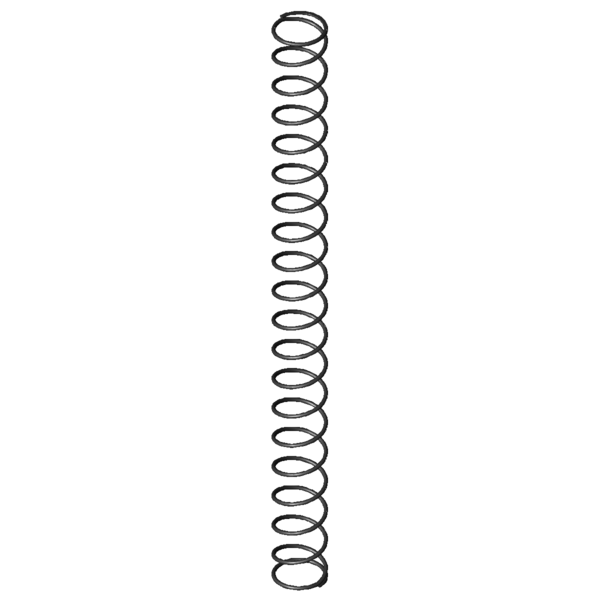

Maison » Produits » Ressorts de compression » d-185 Url teilen L'URL a été copiée dans le presse-papiers, avec succès ! Aperçu L'article a été ajouté à votre panier. Ressort de compression D-185 Acier à ressorts Ø 1,25 x 16 x 205 mm Prix échelonnés - Ressort de compression D-185 Quantité Prix unitaire [EUR] 1 5,0100 EUR 2 3,5300 EUR 3 3,3700 EUR 7 2,1400 EUR 17 1,0400 EUR 37 0,6600 EUR 75 0,5000 EUR 125 0,4132 EUR 175 0,3696 EUR 250 0,3256 EUR 350 0,2842 EUR 450 0,2464 EUR Ressort de compression Acheter Image du produit Ressort de compression D-185 Quantité:Quantité: Ajouter au panier Données techniques - Ressort de compression D-185 Symboles formule Valeur Unité La description Nature du matériau EN 10270-1 - nature du matériau Extrémités du ressort Rattachés et meulés - Extrémités du ressort F1 N charge 1 L1 mm longueur sous charge 1 s1 mm flexion sous charge 1 F2 N charge 2 L2 mm longueur sous charge 2 s2 mm flexion sous charge 2 d 1,25 mm diamètre du fil Di mm Diamètre intérieur d'enroulement D 16 mm diamètre d'enroulement moyen De 17,25 mm diamètre extérieur d'enroulement Dd 14,2 mm diamètre maximal du mandrin Dh 18,5 mm diamètre minimum de la douille L0 205 mm longueur libre Lk 180,6 mm longueur de flambage Fn 52,024 N force maximum en cas de charge statique Ln 46,5 mm longueur minimum en cas de charge statique sn 158,5 mm flexion maximum en cas de charge statique Fndyn 45,788 N force maximum pour charge dynamique Lndyn 65,5 mm longueur minimum pour utilisation dynamique shdyn 49,76 mm course maximum en cas d'utilisation dynamique S 11,014 mm pas, écart de milieu du fil à milieu du fil n 18,5 nombre de spires utiles nt nombre total de spires R 0,328 N/mm raideur du ressort Masse 9,9957 g masse d'un ressort Fntol 2,69 N tolérance (+/-) pour force maximum statique Fndtol 2,67 N tolérance (+/-) pour force maximum dynamique Detol 0,35 mm tolérance (+/-) du diamètre extérieur L0tol 5,63 mm tolérance (+/-) pour longueur libre Groupe de prix G - groupe de prix F1tol N (+/-) tolérance de la charge 1 F2tol N (+/-) tolérance de la charge 2 Dessin technique Ressort de compression Fiche de données Ressort de compression D-185 Acier à ressorts Ø 1,25 x 16 x 205 mm Fiche de données télécharger le fichier pdf Caractéristique du ressort métallique Ressort de compression D-185 Acier à ressorts Ø 1,25 x 16 x 205 mm Caractéristique du ressort métallique télécharger le fichier pdf Données CAO Ressort de compression D-185 Acier à ressorts Ø 1,25 x 16 x 205 mm Modèles CAO télécharger: step, stl, iges ... calcul du chemin de force Ressort de compression D-185 Acier à ressorts Ø 1,25 x 16 x 205 mm calcul du chemin de force Ressort de compression D-185 Formulaire de demande Ressort de compression D-185 Acier à ressorts Ø 1,25 x 16 x 205 mm Formulaire de demande Ressort de compression D-185 Numéro de tarif douanier: 73202081; Ressort de compression D-185 Pays d'origine: DE, German; Ressort de compression D-185 Image du produit - Ressorts de compression D-185 QR-Code: Ressort de compression D-185
