Ressort de compression D-011O Acier à ressorts Ø 0,2 x 1,2 x 4,6 mm

Prix échelonnés - Ressort de compression D-011O

Quantité Prix unitaire [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Ressort de compression Acheter

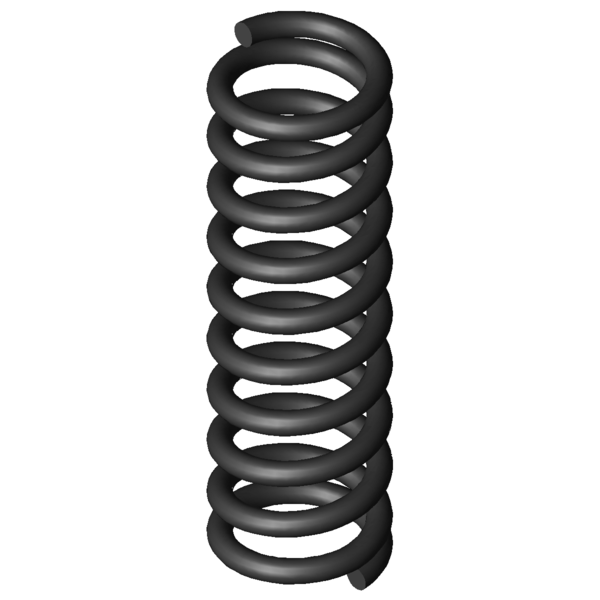

Image du produit Ressort de compression D-011O
Image du produit Ressort de compression D-011O
Quantité: Ajouter au panier

Données techniques - Ressort de compression D-011O

Symboles formule Valeur Unité La description
Nature du matériau EN 10270-1 - nature du matériau
Extrémités du ressort Rattachés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 0,2 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 1,2 mm diamètre d'enroulement moyen
De 1,4 mm diamètre extérieur d'enroulement
Dd 0,8 mm diamètre maximal du mandrin
Dh 1,7 mm diamètre minimum de la douille
L0 4,6 mm longueur libre
Lk mm longueur de flambage
Fn 2,151 N force maximum en cas de charge statique
Ln 2,66 mm longueur minimum en cas de charge statique
sn 1,94 mm flexion maximum en cas de charge statique
Fndyn 2,009 N force maximum pour charge dynamique
Lndyn 2,79 mm longueur minimum pour utilisation dynamique
shdyn 0,63 mm course maximum en cas d'utilisation dynamique
S 0,482 mm pas, écart de milieu du fil à milieu du fil
n 8,5 nombre de spires utiles
nt nombre total de spires
R 1,11 N/mm raideur du ressort
Masse 0,0098 g masse d'un ressort
Fntol 0,25 N tolérance (+/-) pour force maximum statique
Fndtol 0,25 N tolérance (+/-) pour force maximum dynamique
Detol 0,08 mm tolérance (+/-) du diamètre extérieur
L0tol 0,2 mm tolérance (+/-) pour longueur libre
Groupe de prix C - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression D-011O Acier à ressorts Ø 0,2 x 1,2 x 4,6 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression D-011O Acier à ressorts Ø 0,2 x 1,2 x 4,6 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression D-011O Acier à ressorts Ø 0,2 x 1,2 x 4,6 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression D-011O Acier à ressorts Ø 0,2 x 1,2 x 4,6 mm

calcul du chemin de force Ressort de compression D-011O

Formulaire de demande Ressort de compression D-011O Acier à ressorts Ø 0,2 x 1,2 x 4,6 mm

Formulaire de demande Ressort de compression D-011O

Ressorts de compression similaires pour Ressort de compression D-011O Acier à ressorts Ø 0,2 x 1,2 x 4,6 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
D-011O EN 10270-1 0,2 1,4 4,6 2,151 2,66 1,94 8,5 1,11 100,0 | 100,0 | 100,0 | 100,0
VD-011O 1.4310 0,2 1,4 4,6 1,847 2,66 1,94 8,5 0,953 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
D-2039 1,12 5,8 0,169 EN 10270-1 0,604 2,23 3,57 43,2 | 73,1 | 41,2 | 15,3
D-2031 1,32 3,5 0,222 EN 10270-1 0,501 1,25 2,26 50,5 | 76,8 | 54,6 | 20,0
D-2038 1,12 4 0,249 EN 10270-1 0,584 1,65 2,35 51,0 | 75,7 | 54,9 | 22,4
D-2057 1,76 4,7 0,296 EN 10270-1 0,901 1,66 3,04 55,1 | 85,8 | 52,9 | 26,7
D-2064 1,36 6,7 0,309 EN 10270-1 1,166 2,93 3,77 54,2 | 81,9 | 52,8 | 27,9
D-2044 0,92 4,4 0,33 EN 10270-1 0,736 2,17 2,23 54,7 | 73,8 | 60,6 | 29,8
D-2063 1,36 4,7 0,455 EN 10270-1 1,15 2,17 2,53 65,9 | 91,7 | 65,1 | 41,0
D-011C 2 4,4 0,508 EN 10270-1 1,197 2,04 2,36 67,7 | 88,6 | 68,9 | 45,7
D-2069 1,16 5,4 0,534 EN 10270-1 1,347 2,88 2,52 66,9 | 82,7 | 69,8 | 48,2
D-2062 1,36 3,2 0,702 EN 10270-1 1,122 1,6 1,6 70,9 | 82,2 | 67,3 | 63,2
D-011H 1,8 4,4 0,724 EN 10270-1 1,725 2,02 2,38 79,1 | 91,1 | 80,9 | 65,4
D-011P 1,4 6,5 0,755 EN 10270-1 2,2 3,59 2,92 80,1 | 90,3 | 82,1 | 68,0
D-2068 1,16 3,8 0,785 EN 10270-1 1,307 2,14 1,66 75,3 | 81,8 | 73,2 | 71,0
D-2074 0,96 4,4 1,043 EN 10270-1 1,633 2,84 1,57 84,5 | 81,4 | 78,4 | 93,8
D-011O 1,4 4,6 1,11 EN 10270-1 2,151 2,66 1,94 100,0 | 100,0 | 100,0 | 100,0
D-011U 1,2 5,5 1,304 EN 10270-1 2,551 3,54 1,96 88,9 | 89,8 | 91,6 | 85,2
D-011N 1,4 3,2 1,715 EN 10270-1 2,111 1,97 1,23 78,4 | 89,9 | 80,8 | 64,6
D-026H 1,85 4,3 1,766 EN 10270-1 3,229 2,47 1,83 75,5 | 83,1 | 80,5 | 62,8
D-026P 1,45 6,6 1,842 EN 10270-1 4,015 4,42 2,18 71,2 | 82,1 | 71,3 | 60,2
D-011T 1,2 3,9 1,918 EN 10270-1 2,428 2,63 1,27 75,1 | 90,2 | 77,0 | 58,0
D-026O 1,45 4,7 2,709 EN 10270-1 3,831 3,29 1,41 65,6 | 91,5 | 64,4 | 40,8
D-026N 1,45 3,3 4,187 EN 10270-1 3,622 2,44 0,86 53,6 | 82,8 | 51,9 | 26,3
D-042F-02 1,92 4,4 4,742 EN 10270-1 6,06 3,12 1,28 50,4 | 77,0 | 50,7 | 23,4
D-063H-02 1,7 4,2 21,583 EN 10270-1 7,449 3,85 0,35 34,4 | 74,6 | 23,5 | 5,2
Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression D-011O

Pays d'origine: DE, German; Ressort de compression D-011O
