Ressort de compression D-003 Acier à ressorts Ø 0,2 x 2,5 x 8,2 mm

Prix échelonnés - Ressort de compression D-003

Quantité Prix unitaire [EUR]
1 4,6100 EUR
2 3,2500 EUR
3 3,1000 EUR
7 1,7300 EUR
17 0,6900 EUR
37 0,3600 EUR
75 0,1900 EUR
125 0,1503 EUR
175 0,1189 EUR
250 0,0939 EUR
350 0,0694 EUR
450 0,0630 EUR

Ressort de compression Acheter

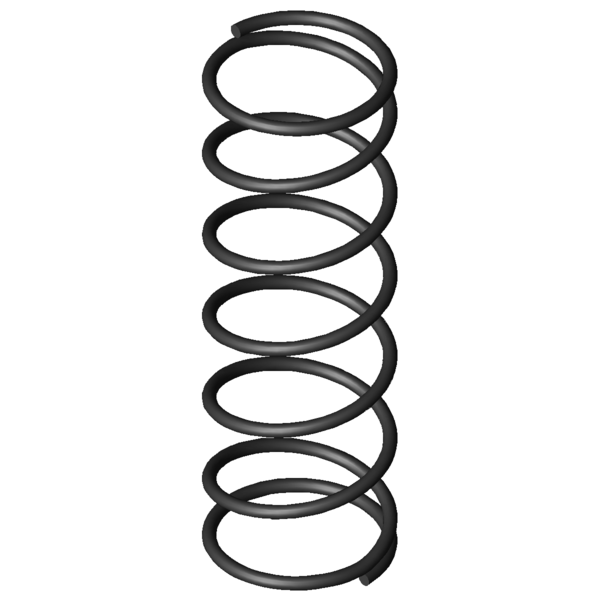

Image du produit Ressort de compression D-003
Image du produit Ressort de compression D-003
Quantité: Ajouter au panier

Données techniques - Ressort de compression D-003

Symboles formule Valeur Unité La description
Nature du matériau EN 10270-1 - nature du matériau
Extrémités du ressort Rattachés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 0,2 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 2,5 mm diamètre d'enroulement moyen
De 2,7 mm diamètre extérieur d'enroulement
Dd 2 mm diamètre maximal du mandrin
Dh 3,1 mm diamètre minimum de la douille
L0 8,2 mm longueur libre
Lk mm longueur de flambage
Fn 1,144 N force maximum en cas de charge statique
Ln 2,17 mm longueur minimum en cas de charge statique
sn 6,03 mm flexion maximum en cas de charge statique
Fndyn 1,11 N force maximum pour charge dynamique
Lndyn 2,35 mm longueur minimum pour utilisation dynamique
shdyn 1,92 mm course maximum en cas d'utilisation dynamique
S 1,4 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 0,19 N/mm raideur du ressort
Masse 0,0146 g masse d'un ressort
Fntol 0,12 N tolérance (+/-) pour force maximum statique
Fndtol 0,12 N tolérance (+/-) pour force maximum dynamique
Detol 0,15 mm tolérance (+/-) du diamètre extérieur
L0tol 0,53 mm tolérance (+/-) pour longueur libre
Groupe de prix A - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression D-003 Acier à ressorts Ø 0,2 x 2,5 x 8,2 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression D-003 Acier à ressorts Ø 0,2 x 2,5 x 8,2 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression D-003 Acier à ressorts Ø 0,2 x 2,5 x 8,2 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression D-003 Acier à ressorts Ø 0,2 x 2,5 x 8,2 mm

calcul du chemin de force Ressort de compression D-003

Formulaire de demande Ressort de compression D-003 Acier à ressorts Ø 0,2 x 2,5 x 8,2 mm

Formulaire de demande Ressort de compression D-003

Ressorts de compression similaires pour Ressort de compression D-003 Acier à ressorts Ø 0,2 x 2,5 x 8,2 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
D-003 EN 10270-1 0,2 2,7 8,2 1,144 2,17 6,03 5,5 0,19 100,0 | 100,0 | 100,0 | 100,0
VD-003 1.4310 0,2 2,7 8,2 0,983 2,17 6,03 5,5 0,163 93,0 | 100,0 | 93,0 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
D-2027 1,72 8,2 0,061 EN 10270-1 0,387 1,81 6,39 56,9 | 74,6 | 64,1 | 31,9
D-001 3,1 7,5 0,095 EN 10270-1 0,46 2,68 4,82 67,7 | 92,9 | 60,1 | 50,3
D-006C 2,5 10 0,158 EN 10270-1 1,118 2,91 7,09 88,7 | 91,5 | 91,4 | 83,1
D-003 2,7 8,2 0,19 EN 10270-1 1,144 2,17 6,03 100,0 | 100,0 | 100,0 | 100,0
D-006B 2,5 8 0,206 EN 10270-1 1,157 2,39 5,61 94,9 | 96,7 | 96,0 | 92,0
D-009 2,2 8,4 0,24 EN 10270-1 1,336 2,83 5,58 87,1 | 93,0 | 89,1 | 79,2
D-009A 2,2 8,7 0,24 EN 10270-1 1,408 2,83 5,88 86,8 | 91,9 | 89,4 | 79,2
D-016B 3,2 8 0,282 EN 10270-1 1,501 2,67 5,33 79,0 | 87,3 | 82,3 | 67,4
D-002 2,7 5,4 0,298 EN 10270-1 1,122 1,63 3,77 77,6 | 88,6 | 80,3 | 63,7
D-019 2,75 10,9 0,3 EN 10270-1 2,208 3,53 7,37 71,5 | 84,5 | 66,8 | 63,3
D-021D 2,5 10 0,349 EN 10270-1 2,121 3,93 6,07 71,9 | 84,9 | 76,6 | 54,3
D-021C 2,5 8 0,437 EN 10270-1 2,045 3,32 4,68 66,7 | 90,1 | 66,8 | 43,4
D-018 2,75 7,3 0,463 EN 10270-1 2,179 2,59 4,71 65,1 | 89,1 | 65,3 | 41,0
D-024A 2,25 8 0,585 EN 10270-1 2,682 3,42 4,58 59,6 | 87,0 | 59,3 | 32,4
D-024 2,25 7,8 0,585 EN 10270-1 2,565 3,42 4,38 59,1 | 86,2 | 58,6 | 32,4
D-026R-11 3,2 7,7 0,615 EN 10270-1 2,832 3,1 4,6 56,9 | 81,6 | 58,3 | 30,8
D-026R-23 2,5 10 0,62 EN 10270-1 2,804 5,48 4,52 56,3 | 80,4 | 57,9 | 30,6
D-026K 1,85 8,7 0,777 EN 10270-1 3,261 4,5 4,2 52,6 | 80,9 | 52,4 | 24,4
D-040 2,82 9,5 0,804 EN 10270-1 4,133 4,36 5,14 53,9 | 81,5 | 56,5 | 23,6
Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression D-003

Pays d'origine: DE, German; Ressort de compression D-003
