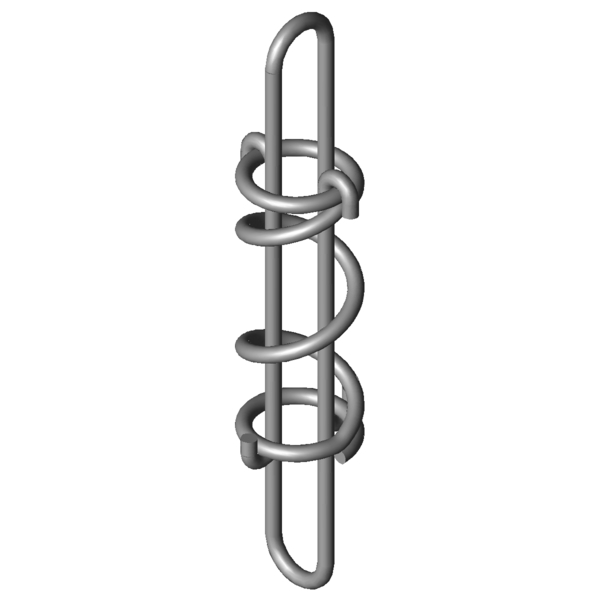

Page de détail Ressorts à plan: SZF-40

Prix échelonnés (Groupe de prix: AS)

QuantitéPrix unitaire [EUR]

1 16,7200 EUR

2 13,3200 EUR

3 9,4800 EUR

7 7,5900 EUR

17 6,1000 EUR

37 5,2200 EUR

75 5,1800 EUR

125 5,1918 EUR

175 5,0944 EUR

250 5,0434 EUR

350 4,8174 EUR

Quantité:

Données CAO

Symboles formuleValeurUnitéLa description

Matériau 1.4310 - nature du matériau

Fed VD-169 - référence du ressort de compression

De 9,5 mm diamètre extérieur

L0 40 mm longueur libre

L1 3,3 mm longueur intérieur / bride

sn 9,6 mm flexion maximum

h 9,2 mm longueur de bride

Fn 39,6 mm force maximum

R 4,11 N/mm raideur du ressort

dz 1 mm diamètre du fil / bride

Groupe de prix AS - groupe de prix
